一、475℃脆性

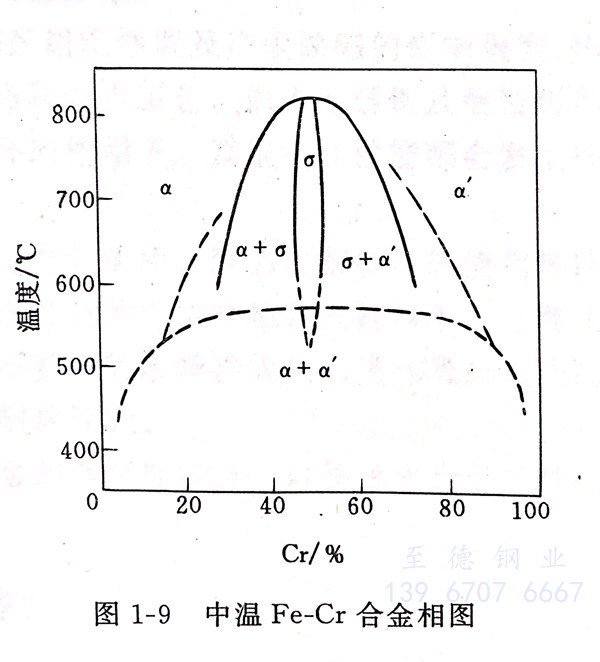

铬含量大于15%的铁素体钢、铁素体含量较高（不小于15%)的奥氏体不锈钢和双相不锈钢，在400~500℃较长时间保温会产生强烈脆化，并使钢的强度、硬度显著提高，因为是在475℃附近最易出现，所以叫475℃脆性。产生475℃脆性的原因是α'相的析出。α'相是一种富铬相，含铬量可高达61%~82%,含铁量为37%~17.5%,尺寸为10～20nm,此相具有体心立方结构且无磁性，晶格常数为0.2877 nm,介于铁与铬的晶格常数之间。图1-9是Fe-Cr合金中α'相存在的相图，从相图中可以看出，α'相的产生是由于520℃以下σ→α+α'反应的结果。由于α'相析出较为缓慢，因此，从α'相在α相的溶解度线以上加热所得到的单相α,即使在空冷的条件下，也不会有α'相的析出。只有在520℃以下长时间保温，α'相才会析出，从而导致钢的脆化。当重新加热到550℃以上时，由于α'相的溶解，又会使钢的塑性、韧性得到恢复。由于α'相析出是在铁素体基础上，铁素体含量增加就是增加475℃脆性的敏感性。
二、σ相脆化
铁素体锈钢或含有铁素体的不锈钢，在500~925℃范围内加热或停留时，就会产生严重的脆化，也就是σ相的析出脆化。在不锈钢中σ相的名义成分是铁、铬,但实际上由于镍、钼等原子参与析出，该相的实际成分应为（FeNi)、 (CrMo)y，σ相是一种无磁且具有高硬度的脆性相。。相析出会引起不锈钢的韧性下降。由于σ相富铬，还会富钼、硅，因而在其周围常常出现贫铬(或钼、硅)区，或由于σ相本身的选择性溶解而降低钢的耐蚀性。实践表明，在常温下使用的不锈钢是不会析出σ相的，但在一定温度下，不锈钢中的铁素体会促进σ相析出，一般认为σ相直接产生于铁素体相，即α→σ转变，因此，铁素体形成元素会促进σ相折出，有能表体组组的不锈钢（如铁素体不锈钢、双相不锈钢及含有一定铁素体的奥氏体不锈钢）都比较容易产生σ相脆化。这里必须要指出的是纯奥氏体不锈钢也有σ相析出的可能，甚至镍基合金中也有σ相析出的可能（前面高温合金析出相已谈及），只是σ相析出温度更高一些，析出更难一些。
一般来说，不锈钢σ相经过固溶处理，或加热到。相形成温度以上保温一段时间，使其溶解到基体中，然后快速冷却，可以有效地防止σ相析出。
