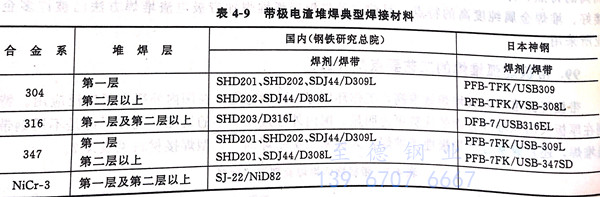

带极电渣堆焊是在20世纪80年代初发展起来的，由于其优势明显，获得了迅速应用。其堆焊材料见表4-9。

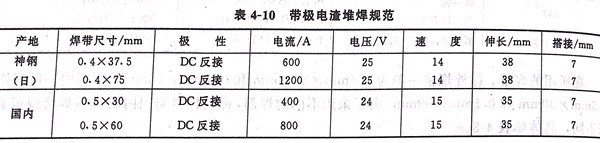

在所用的焊带，国外规格一般为0.4mm×37.5mm和0.4mm×75mm,而国内一般采用0.5mm×30mm和0.5mm×60mm。由于采用不同的焊剂，神钢材料与国内的材料焊接规范有所不同，具体如表4-10.
堆焊时要注意如下几点：
1. 焊前对焊剂进行350℃×2h烘烤。
2. 最好采用磁控装置，防止咬边和增加润湿角。
3. 堆焊层厚度一般为4mm,不应超过5mm,否则容易造成未熔合等缺陷。
4. 堆焊时以水平到0.5°左右的上坡焊，以水平位置为最佳。
5. 焊剂不宜太厚，特别在焊带后面熔渣不要撒焊剂。
6. 在实际堆焊时，若发生将被搭接覆盖的一侧润湿角不好，太陡时要打磨，特别是液态金属流动不好的镍基合金，更要注意。
7. 堆焊过程中，若发现有弧坑裂纹，应将裂纹清除，再堆焊。
