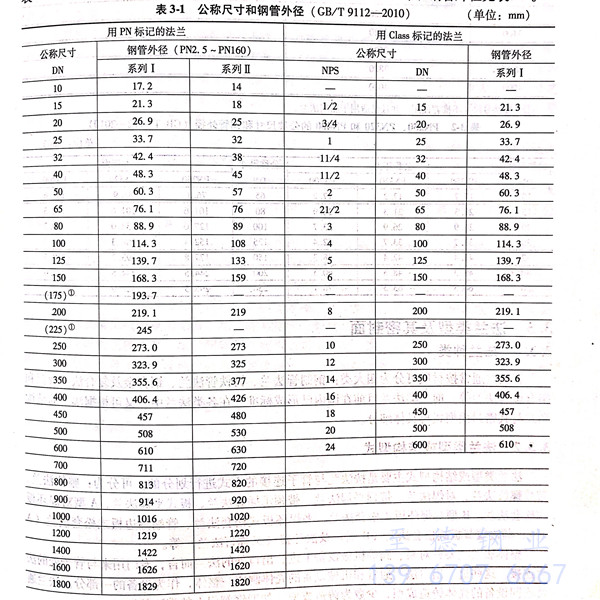

在管道系统中，管道元件（含法兰及垫片）公称通径或公称尺寸是管路的一个重要参数。管法兰及垫片公称通径的定义、标记及数值应遵循GB/T 1047-2005《管道元件DN（公称尺寸）的定义及选用》的规定。法兰及垫片公称通径或公称尺寸的标记用DN及NPS两个系列的标记表示：公称直径或公称尺寸用DN标记的法兰及垫片，DN的单位为“mm”；公称通径或公称尺寸用NPS标记的法兰及垫片，NPS的单位为“in(英寸）”，1in=25.4mm.标准钢制管法兰的公称通径或公称尺寸系列见表3-1。

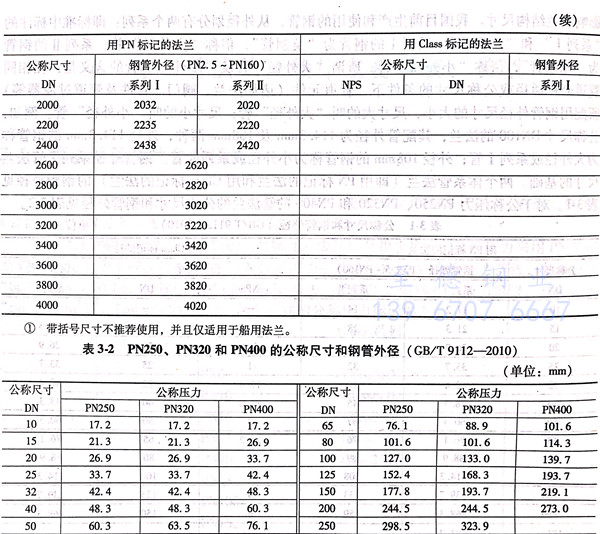

钢管外径不是管法兰的结构尺寸，但它是法兰设计和使用中不可缺少的配套参数，直接影响法兰结构尺寸。我国目前生产和使用的钢管，从外径划分有两个系列：即标准中标注的“系列I”和“系列II”。系列I的钢管为“英制管”，俗称“大外径”管；系列I的钢管为“米制管”，俗称“小外径”管。所谓“大外径”管及“小外径”管的含义是：在相同管道公称通径或公称尺寸的条件下，管道元件（诸如法兰、阀门、管件及管道过滤器等）所配用钢管外径尺寸的大小，尺寸大的叫“大外径”管；尺寸小的叫“小外径”管。例如：公称尺寸DN100的法兰，其配管外径为114.3mm及108mm两种，外径114.3mm的钢管称为大外径或系列I管；外径108mm的钢管称为小外径或系列II管。钢管外径系列是管法兰尺寸的基础。两个体系管法兰（即用PN标记的法兰和用Class标记的法兰）的钢管外径见表3-1。对于公称压力PN250、PN320和PN400的管法兰的公称尺寸和钢管外径见表3-2。
