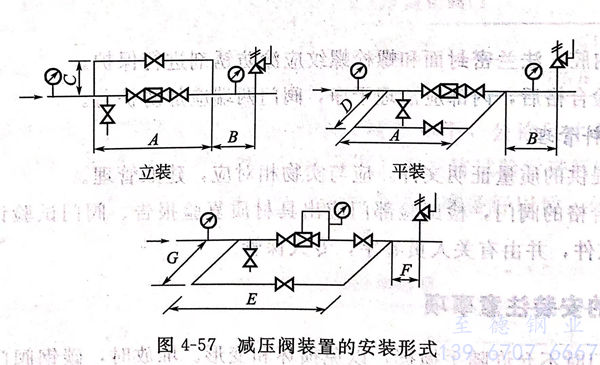

减压阀的阀体应垂直安装在水平管道上，两侧应装切断阀门，一般采用法兰截止阀，并由旁通管连通。接旁通管的目的是一旦减压阀发生故障需要更换时，可以临时流通。减压前的管径应与减压阀的公称尺寸相同，减压阀后面的管径应比减压阀公称尺寸大1~2挡，减压阀与管子之间应有大小头。减压前的高压管和减压后的低压管上，两边都应安装压力表，低压管上还应安装安全阀，安全阀的排气管应接至室外，其安装形式如图4-57所示。


图 57.jpg


 在用汽量较小的小型采暖系统中，也可以采用两个截止阀组成的减压装置。这种装置中的两个截止阀，第一只微开，起减压作用；第二只全开或半开，起关闭作用。


 安装减压阀组时应注意以下问题。


 ①. 减压阀一般应安装在操作和维修方便的地方。垂直安装的减压阀组一般沿墙设置在型钢托架上，减压阀中心距墙面不应小于200mm.水平安装的减压阀组一般安装在永久平台上。


 ②. 减压阀组安装时采用焊接连接，旁通管采用弯管，截止阀采用法兰截止阀。其组成尺寸应符合设计要求，设计无明确要求时，薄膜式减压阀安装可参照图4-58施工，膜片－活塞式可参照图4-59施工。


 ③. 减压阀应直立安装在水平管道上，阀体箭头应与介质流动方向一致，不能反装。
