奥氏体沉淀硬化不锈钢固溶处理后的基体组织基本是奥氏体，在这种状态下，进行冷拉、冷轧等冷加工，制成丝材、板材、带材，然后再进行时效处理，使材料获得一定的机械性能。这类钢的热处理工艺比较简单，即固溶处理（A)并冷加工后时效处理（H).

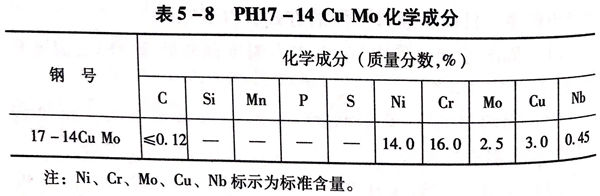

 以PH17-14CuMo 为列 ，化学成分见表 5-8 。


表 8.jpg


 该钢主要的沉淀强化元素是铜和铌。

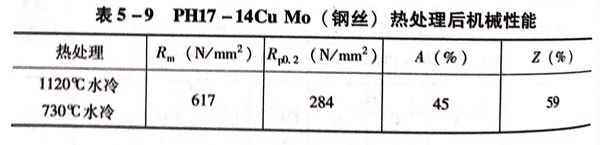

PH17-14CuMo材料固溶加热温度为1120~1220℃,水冷；冷拉丝后时效温度为730℃,冷。热处理后的机械性能（实测值）见表5-9。


表 9.jpg
