奥氏体－铁素体沉淀硬化不锈钢在固溶处理后，基体组织为两相，即奥氏体和铁素体共存，沉淀强化元素充分溶于其中的铁素体中，时效时从铁素体相中析出，使材料强化。所以，其热他理也是比较简单的。

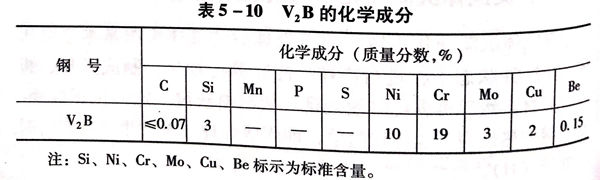

V2B即是一种奥氏体－铁素体沉淀硬化不锈钢。V2B钢的化学成分见表5-10。
从表5-10可见，V2B钢的化学成分中，硅的含量较高，硅与钼都起到稳定组织中的铁素体的作用。铜是沉淀强化元素，铍（Be)不仅对铁素体有强化作用，还能与铁形成金属间化合物Be2Fe,与碳形成碳化物Be2C,而且Be2Fe和Be2C在时效过程中的析出，也起到了较强的强化作用。
V2B固溶加热温度为1100℃左右，水冷，时效温度可在500℃左右。

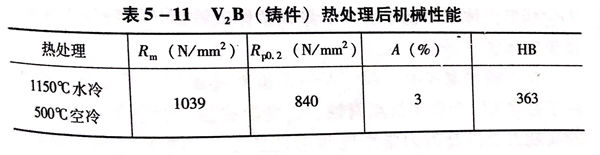

V2B(铸件）热处理后的机械性能见表5-11。
