高合金双相不锈钢一般含有大于25%的铬和比低、中合金双相不锈钢高的镍元素，另加入较高含量的钼、氮等元素，PREN 值也高于低、中合金双相不锈钢。
0Cir25Ni6Mo3CuN是出现较早、应用广泛、具有代表性的高合金双相不锈钢。
该钢中除铬、镍、氮元素外，还加入了铜。加铜的目的主要是提高材料在硫酸、盐酸中的耐腐蚀性能和提高对应力腐蚀的稳定性。铜也是稳定奥氏体的元素，促进双相不锈钢中奥氏体相的稳定。但是，铜的存在对铸件而言容易产生偏析，对锻件、轧件会降低热加工过程的热塑性，所以，在实际应用时，铸件控制铜含量不大于3%,锻件和轧件应控制铜含量不大于2%。

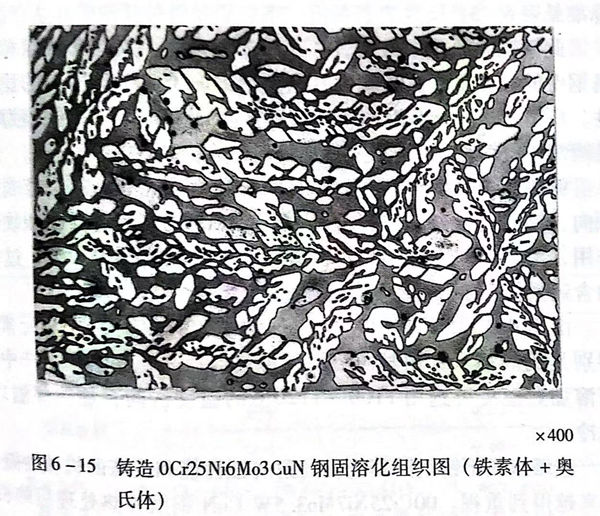

该钢由于铜、氮的作用，促进了奥氏体的稳定性，所以，加热到1200℃时仍有近40%的奥氏体相。见图6-15。
0Cr25Ni6Mo3CuN在700~950℃温度区间也有脆相析出，引起脆性和耐腐蚀性的降低，也存在475℃脆性。
0Cr25Ni6Mo3CuN在固溶处理后有较高的机械性能，特别是高的屈服强度，见表6-3。在实际生产中，固溶加热温度选择在1100℃左右为宜。采用水冷却。
