全面腐蚀（又称均匀腐蚀）是指在整个金属材料表面上以比较均匀的方式所发生的腐蚀。


1. 腐蚀特征


与腐蚀介质接触的整个金属表面上，几乎以相同的速度进行腐蚀，表面各处的腐蚀基本均匀，材料各方向的尺寸同时减小。


2. 影响因素


 一般腐蚀介质都可对金属材料产生均匀腐蚀，但是，介质的浓度、温度、纯度、压力、流速不同，产生的腐蚀效果也不同。对于不锈钢材料而言，低的含碳量、高的含铬量、单相组织对抵抗全面腐蚀是有利的。


3. 全面腐蚀试验方法


 JB/T 7901《金属材料试验室均匀腐蚀全浸试验方法》是我国评价金属全面腐蚀能力的试验方法之一。这个标准规定了金属全面腐蚀试验的取样位置、方向、试样的形状和尺寸及试样制备程序、方法，还对试验容器提出了要求。


 试验用腐蚀介质可以依据材料的具体使用工况而定。腐蚀时间可以根据估算的腐蚀情况来确定，少者可24小时,多者可达720h或更多。


 全面腐蚀的结果以腐蚀速率表示：




式中：R为腐蚀率（mm/a);M为试验前试样质量（g);M、为试验后试样质量（B);S为试样总表面积（c㎡);T为试验时间（h);D为材料的密度（kg/m3).


表 7.jpg

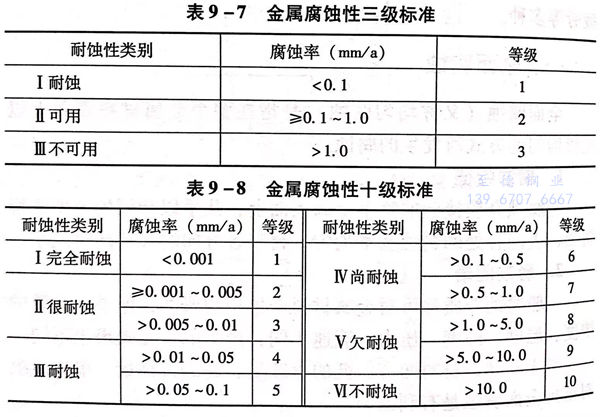

按腐蚀速率的大小，常见的金属全面腐蚀耐蚀性等级划分有三级标准（表9-7)和十级标准（表9-8)。
