输电铁塔的防蚀，一般采用镀锌的方法。虽然防蚀效果取决于大气环境的腐蚀性，可是其寿命有数十年之久，几乎没有问题。然而因为镀锌的状态在外观上不受欢迎，所以涂了褐色漆，在使用寿命50年之中需要进行一至数次补修涂漆。另一方面，裸露耐候钢的锈的颜色适合于景观，还具有维修管理费用低的特性。

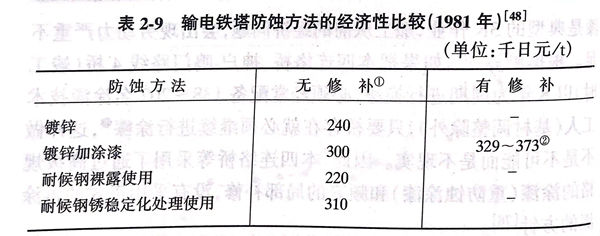

根据验算，如果使用裸露耐候钢，建设、维持管理费用要比镀锌便宜，即使进行锈稳定化处理，如果考虑镀锌的修补涂漆费用的话，也能保持费用上的优越性（表2-9)。

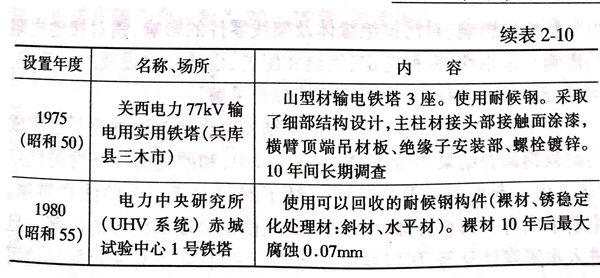

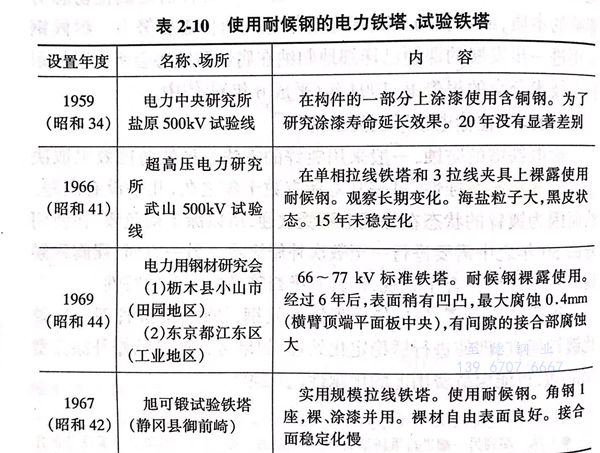

20世纪60年代后期（昭和40年代前期），为了研究在输电铁塔上使用裸露耐候钢锈层稳定化的平滑度，曾经建设了如表2-10所示的几个试验铁塔。还有，1969年（昭和44年）输电线建设技术研究会访问了U.S.Steel公司，调查了在美国的实绩或使用上的优点和存在问题。
1975年（昭和50年），关西电力为了研究裸露耐候钢在输电线上的适用性，在兵库县三木市的山中（神户国包线77kV二次线）建设了3座山型耐候钢输电铁塔（实用铁塔）。在10年间综合地研究了耐候性、初期及数年后的力学性能、焊接性、与周围环境的协调性及融合性、锈的流出及飞散程度和附近的污损、附着锈的绝缘体的电气特性、结构上必要的考虑以及保养上应考虑的问题等。作为结构上的研究项目，研究了山型钢的安装方法（挡雨、接雨、水平材的排雨等）、叠合部位的腐蚀影响（锈的膨胀和螺栓附加荷重、结点板的厚度、重合面的防蚀法）、混凝土顶端附近的腐蚀、锈的电阻（维修接地器具安装时的接触电阻、从铁塔顶部到最下部的电阻）等。
电气学会输电用铁塔设计标准特别委员会在1974~1975年（昭和49~50年）进行了各国规格的调查，调查了美国和加拿大的耐候钢使用的实际情况［48].根据具有实际使用经验的电力公司的回答，就经济性来说，分为比镀锌便宜的和没有很大差别的两种；就锈污损绝缘体的电气特性来说，都是良好的。可是，由于塔上作业时衣服被污染、耐候性没有保证、接合部的腐蚀大等原因，耐候钢在输电铁塔上的使用还没有被正式接纳。
电气协同研究会输电用耐候钢材专业委员会［1974年（昭和49年）设立］为了省力和美观综合地研讨了耐候钢，于1977年（昭和52年）出版了报告书［80].详细地叙述了耐候钢的使用实际情况、耐候性能、力学性能、机械加工性、焊接性、稳定锈生成的促进、电气特性的影响（对污损绝缘体及架线零件的影响、锈对接地电阻的影响）、适用性（钢种选定、供给和配置、设计）、建设及维护管理。但是，没有阐述耐候钢使用好坏的综合见解。
在1981年（昭和56年）日本钢结构协会防锈防蚀委员会完成的耐候钢调查结果的输电铁塔一节中，和前述的经济性的优点（表2-9)一起根据以前的见解总结了耐候钢使用上的注意事项。主要事项有：（1)叠合部位、接缝部位、横梁顶端部位等的内部一旦进入水则腐蚀显著，所以要很好地进行密封，对不易密封的部位可用涂漆、黏结剂等进行密封；（2)回避存积雨水的结构；（3)架线零件由于连接部的锈引起不接触状态，可能会发生电波故障杂音，所以要采取相应措施；（4)绝缘子即使被锈污损也没有电气特性上的问题；（5)裸露使用、锈稳定化处理使用、涂漆使用的全部场合接触电阻都相当高，所以要在横梁等需要的部位设置现场用地线安装板等等。
日本电力中央研究所在赤城试验中心院内于（1980年）（昭和55年）建成的UHV实用规模铁塔1号上试用了耐候钢构件，经过10年的调查，虽然裸露使用的耐候钢在容易积水的部分锈层有些变色，可是显现出耐候钢本来的锈的稳定化,并且钢管构件通过两端密封后没有发生内部腐蚀。根据同时进行试验的试片，10年间的腐蚀量最大是0.07mm.根据这些数据，该报告认为耐候钢优点很多，在输电铁塔上使用是完全可能的。
耐候钢在输电铁塔上的应用到目前为止一直没有进展。耐候钢在铁塔上一般的使用量在1987年（昭和62年）之前每年几百吨以下，以后虽然增加到几千吨，可是只占耐候钢国内使用量的1%或者更低，其主要用途是棒球场或滑雪场的照明塔、高尔夫球练习场的防护栅用钢柱等。
