1. 镀层要求
卡尺主尺刻线面镀乳白铬,散光性好,结晶细致,厚均匀,其他部位不镀铬。
2. 局部镀铬夹具设计要求

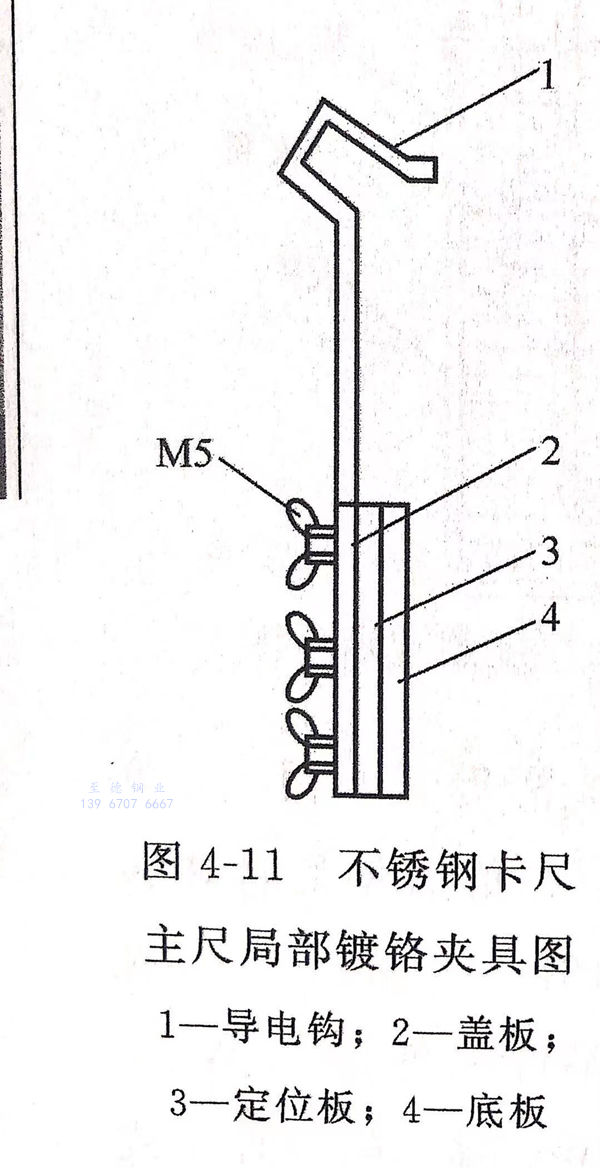

设计的夹具遮盖能力强,绝缘性能好,电力线分布均匀,装拆零件方便。组合夹具见图4-11,由盖板、定位板、底板、导电钩组成。盖板、定位板、底板均采用3~5mm厚聚氯乙烯塑料板制成,装挂好的零件用螺钉紧固,每只夹具可装8把不锈钢卡尺主尺。塑料板不得在高于60℃的热水中清洗。使用中阳极比夹具长时,可装上ø1.5~2mm 铜丝做阴极保护圈,以免烧毛铬层。
3. 镀铬溶液成分和工艺条件
铬酐(CrO3) 280~320g/L 、三价铬(Cr3+) ≤3g/L
硫酸(H2SO4) 3.9~4.1g/L 、 阴极电流密度 28~30A/d㎡
酸质量比(铬酐与硫酸)100 : (1.3~1.4) 、 温度 (50±1)℃ 、 时间 50~60min
a. 铬酐浓度过低时,镀液分散能力变差,影响镀层的均匀性。
b. 铬酐与硫酸比值减少时,铬层反光性增强,散光性变发,不能得到乳白铬。
c. 镀液中三价铬将迅速升高,应定期采用小阴极大阳极通电处理以降低三价铬。
4. 工艺流程
卡尺主尺刻线面吹砂[吹砂后,存放在防锈水中,含有亚硝酸钠(NaNO2) 180~200g/L,碳酸钠(NazCO3,10H2O) 6~10g/L,室温,存放时间不超过24小时,以保持吹砂面的均匀性]→流动冷水洗→电解除油[氯氧化钠(NaOH) 33~40e/L,碳酸钠(NazCO3·10H2O) 20~30g/L,磷酸三钠(NasPO4·12H2O) 20~30g/L,硅酸钠(Na2SiO3) 3~5g/L,温度60~80℃,电流密度3~5A/dm2,时间先阴极除油3~5min,后阳极除油1~2min]→热水洗→冷水洗→活化[硫酸(H2SO4)100~150g/L,室温,时间1min]→冷水洗→装入夹具→冷水洗→人槽预热(时间1~2min)→阳极腐蚀(0.5~1min)→阴极低电流密度活化(持续时间2min,上升时间不少于5min,使镀件表面活化)→冲击电流(持续时间3min)→正常电流电镀→回收槽清洗→流动热水洗(40~60℃)→拆卸夹具→热水浸泡(90~100℃)→去氢(温度140~160℃,时间2~3h)→检验。
5. 不合格铬层退除
氢氧化钠(NaOH) 60~80g/L 、 温度 室温 、 阳极电流密度(DA) 3~8A/d㎡
当铬层退净时应立即取出,否则会出现条纹和腐蚀麻点等疵病。
退净的零件经活化后即可重新镀铬。
