本节介绍不锈钢镀镍-HAP复合镀层 。



1. HAP羟基磷灰石的生物活性


  羟基磷灰石是一种重要的生物活性材料,与骨骼、牙齿的无机成分极为相似,具有良好的生物相容性,埋入人体后易与新生骨结合,所以HAP已广泛应用于临床医学,作为人工骨骼、牙齿的替换材料。



2. HAP 粒子与金属镍的共沉积


  HAP的脆性大,易从情性材料上剥落而严重影响质量。白晓军等人研究将HAP粒子与金属镍共汇积在不锈钢基体上,不锈钢含有铬核较多的稳定奥氏体元素镍,耐蚀性好,具有高塑性,易加工成型,亦无毒,而且其在医疗上已有广泛应用。研究了采用有效的预处理方法,将镍- HAP复合镀层与不锈钢牢固结合起来,使之在临床医学得以应用。



3. 镍HAP复合镀的工艺程序


  预浸蚀(硫酸10%,60℃,30min)→水洗→阴极活化→水洗→预镀镍→水洗→复合镀。


①. 阴极活化工艺


  硫酸(98%)  650mL/L  、电压  10V


  水 350mL/L  、 时间  2min  、 温度  室温


②. 预镀镍工艺


  盐酸(HCI)(37%)  120mL/L  、电流密度(DK)  16A/d㎡


  氯化镍(NiCl2·6H2O)  240g/L  、时间  2min  、  温度  室温


③. 复合镀液组成及工艺条件


硫酸镍(NiSO4·7H2O)  250g/L   、 HAP  40g/L


氯化镍(NiCl2·6H2O)  35g/L  、 pH  2.0


硼酸  40g/L  、温度  (50±2)℃  、电流密度(DK)   2.5A/d㎡


十二烷基硫酸钠(C12H25SO4Na)  0.08g/L  、  搅拌速率   一定



4. 复合镀工艺参数对镀层结合力的影响

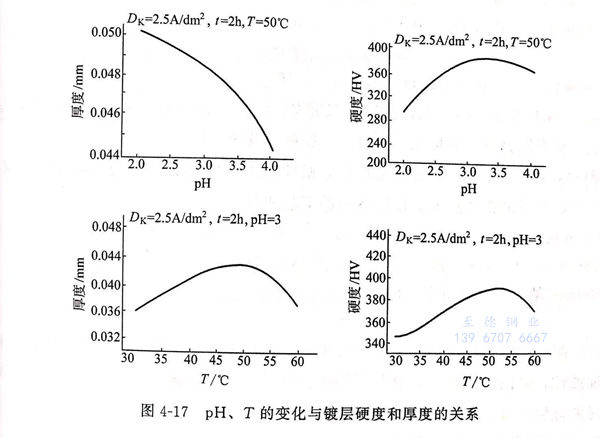

  镀液pH和温度分别对镀层硬度和厚度的影响见图4-17。硬度和厚度随pH和温度的变化均具有峰值。从实验中还可见,过高的pH时,镀层光亮不均匀。电流密度(DK)的影响是Dk过高时,镀层容易烧焦,过低,镀层不够光亮。选用一定的速率搅拌,并采用在镀槽中加挡板,使HAP粒子在镀液中均匀分散形成悬浊液,使粒子在镀层中均匀分布。


图 17.jpg



5. HAP粒子的含量对结合力及镀层性能的影响


  在镀液中依次加入20g/L、30g/L、40g/L、50g/L、60g/L、70g/L、80g/L、90g/LHAP粒子,在不锈钢上镀出复合镀层,采用锉刀法测试其性能,得出当HAP含量为40g/L时的结合力最好,显微硬度为312.95.HAP含量过大,使镍与基体的结合力下降。
