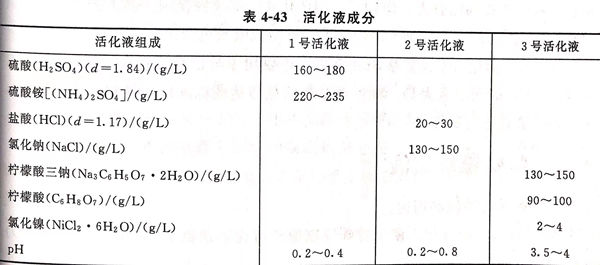

1. 活化液成分见表 4-43
2. 活化液的性质和用途
1号活化液为硫酸型活化液，是酸性溶液，溶发呈无色透明，手摸无滑感，可长期存放。适用于不锈钢等金属去除表面氧化膜，作用比较温和。
2号活化液为盐酸型活化液，是酸性溶液，呈无色透明，手摸无滑感，可长期存放。适用于不锈钢金属，作用快捷，只能反极性使用，主要用于去除不锈钢表面的氧化膜。若极性接反，会散发刺激味道，加剧阳极腐蚀。
3号活化液是柠檬酸型活化液，是弱酸型溶液，呈淡绿色，可长期存放，去除锈钢经1号活化液或2号活化液活化后显露在工件表面上的石墨和碳化物，提高赞层与基体金属的结合力，只能反极性接电。
3. 活化液的使用方法
①. 1 号活化液
用镀笔商上1号活化液，通电情况下在不锈钢工件表面上反复涂抹。先用反极性活化，表面上先出现草绿色，然后逐渐呈现灰色。反极性活化之后，不用水冲洗，紧接着进行正极性活化，活化液中的氢离子夺取工件表面氧化膜中的氧生成水，使工件表面的氧化膜还原。
正、反极性电压9~12V(6~20V);时间20~60s,至表面呈标准均匀银灰色泽为止。
②. 2号活化液
用镀笔蘸上2号活化液，采用反极性通电，即工件表面接正极，镀笔接负极，反复涂抹。盐酸对表面氧化物有较高的浸蚀性，氯化钠能促使表面氧化皮疏松，起到快速刻蚀作用，表面出现黄绿色，后转灰色，再用温水冲洗。
只能反极性电压12V(6~15V);时间10~15秒。
③. 3号活化液
不锈钢工件接正极，镀笔接负极，溶液导电性较差，要使用较高电压，3号活化液只能反极性接电，柠檬酸具有明显的溶解经1号活化液、2号活化液产生的石墨和碳化物的能力，使基体金属晶格显露出来，工件表面变金属银灰色，有利于提高结合力。但柠檬酸型活化液不能单独使用。其工艺规范为：只能反极性，电压15~25V;时间20~30s,至显现银灰色为止。
3号活化液活化后不能直接刷镀金属，还要用1号活化液活化，正极性接电，电压9~12V,时间不宜太长，观察金属表面色泽达到标准均匀银灰色，20~60秒，不用水冲，直接进行刷镀。
