1. 碱性铜电刷镀液的性质
碱性铜电刷镀液呈微碱性，pH为7~8,显蓝紫色。铜离子含量均为50g/L,20℃时相对密度为1.13,电导率为0.142 Ω-1·cm-1。工作通风要好，不要用手接触镀液。
2. 碱性铜电刷镀新的性质及用途
碱性铜电刷镀铜层结晶致密，结合力好多用作过渡层或中间层、钎焊层和导电层，防渗碳和防氮化层。

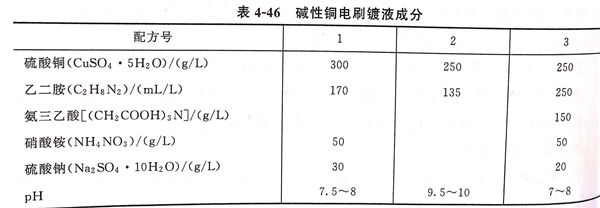

3. 碱性铜电刷镀液成分，见表4-46.
4. 碱性铜电刷镀液的配制
以配方3为例，在1000mL烧杯中加入硫酸铜250g,蒸馏水250mL,加热搅拌溶解，冷却至20℃,量取二乙胺250mL,在搅拌下缓慢滴入硫酸铜溶液，由于是放热反应，温度升高后要冷却后再加。在500mL的烧杯中，加入氨三乙酸150g,加蒸馏水100mL,加入氢氧化钠92g,搅拌使两者溶解，冷却后加入硝酸铵50g,硫酸钠20g,搅拌溶解后加入硫酸铜乙二胺溶液中，冷却后加入1000mL量筒或量瓶中，加蒸馏水稀释至刻度，最后测量pH,低了，加少许10%氢氧化钠溶液以便升高pH;高了，加少许10%硫酸溶液以便降低pH。
5. 操作方法及工艺规范
耗电系数：0.18A·h/(d㎡2·μm),在循环使用过程中耗电系数不变；
工作电压：6~15V;
接电方式：按正极性连接，工件接负极，镀笔接正极；
阴阳极相对运动速率：10~30m/min;
使用温度：20~50℃;
在循环使用过程中，铜离子浓度在剩余溶液中增加，碱铜刷镀液属富集镀液。
沉积速率：12.8μm/min;
镀层最大厚度：一般为0.02~0.03mm.
