在直流钝化电位的基础上叠加一定频率和幅值的对称方波对不锈钢进行钝化，获得载波钝化膜。载波钝化膜的稳定性和耐蚀性远优于直流钝化膜。钝化过程中方波参数的变化对载波钝化膜的稳定性和耐蚀性有一定的影响。
中科院金属腐蚀与防蚀研究所杜天保等人用在直流电位的基础上施加一个方波电波对1Cr25不锈钢电极进行钝化。
1. 电极
为1Cr25不锈钢圆棒Φ1.0cm,其化学成分为含铁量67.2%,含铬量25.7%,含锰量5.4%,含钼量2%,含镍量＜0.4%.采用环氧树脂涂封电极，只露出工作表面，依次用400#、1000#金相砂纸打磨光亮，再用丙酮、一次蒸馏水冲洗干净。
2. 钝化
硫酸（H2SO4) 50g/L 、阴极还原时间 5分钟 、阴极还原电位 -800mV 。然后进行载波钝化。钝化时直流电位恒定400mV。

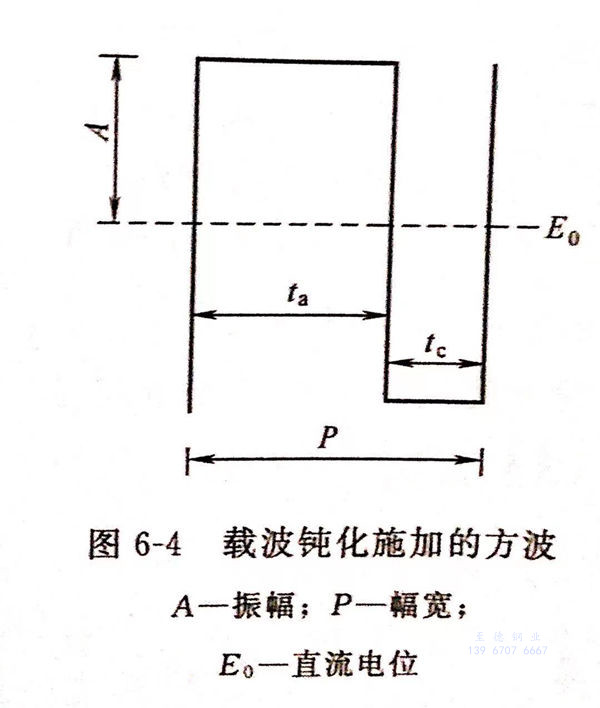

载波钝化时在直流电位的基础上叠加方波钝化时间10分钟,得到载波钝化膜，所加方波见图6-4。
3. 电位衰减曲线测定
载波钝化膜浸泡在溶液中，电位突然降至腐蚀电位时的时间定为衰减时间tp。
4. 阳极极化曲线测定
当电位衰减至腐蚀电位时，以5mV/s的扫描速率进行阳极极化，测得最大活化电流is和维钝电流ip。
5. 阴极还原曲线的测定
载波钝化膜浸泡在溶液中，控制电位在-650mV,测量阴极还原电流，电流突然上升时的时间定为活化时间ta。
所有电位均相对于SCE，实验在室温中进行。
