1. 不锈钢阳极氧化膜的制备
不锈钢阳极氧化膜是在特定的溶液中（150~350g/L硫酸溶液），在过钝化电位区的特定电位下，用电化学方法在奥氏体不锈钢表面形成耐蚀性优良的阳极氧化膜。
2. 不锈钢阳极氧化膜的耐蚀性

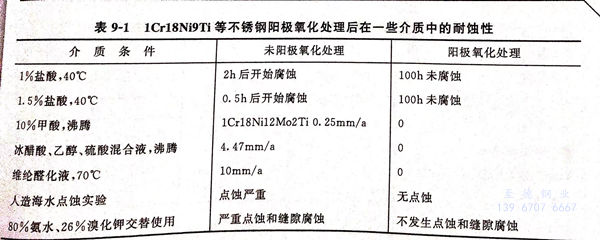

a. 321不锈钢阳极氧化处理后在一些介质中的耐蚀性见表9-1。
不锈钢阳极氧化膜与自然钝化膜、硝酸钝化膜和彩色膜相比，其耐蚀性呈数量级的增加，特别是抗点蚀和缝隙腐蚀更为有效。

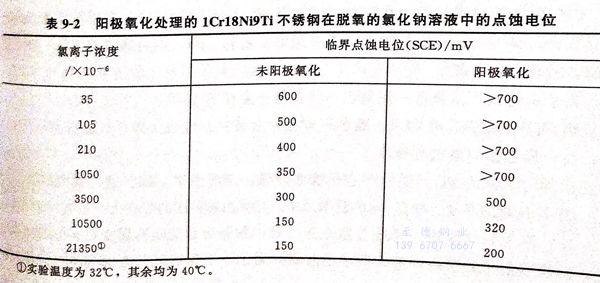

b. 不锈钢阳极氧化处理后在不同氯离子浓度的水溶液中的点蚀电位见表9-2，临界点蚀电位（相对于SCE饱和甘汞电极电位）大幅度升高。
c. 实验温度为32℃,其余均为40℃。
3. 阳极氧化处理后的不锈钢的实际使用
阳极氧化处理后的321不锈钢 和316Ti不锈钢在化工生产中的实际使用表明，在提高设备使用寿命和防止点蚀及缝隙腐蚀方面效果显著。例如交替接触氨水和溴化钾溶液的高压进样阀，长期以来存在着材料点蚀和缝隙腐蚀问，经过试用证明，阳极氧化的不锈钢可以胜任。
