在滚板机上进行滚弯成型，以用平板坯料滚制柱面形工件为主。通过采用适当的工艺措施和必要的装备，还可以滚制锥形面工件和滚弯型钢。
钢板滚卷成型由预弯（压头）、对中、滚卷三个步骤组成。
1. 预弯曲
由图可以看出，只有钢板与上辊接触的部分才能得到弯曲变形，所以钢板的两端各有一段不发生弯曲，这段长度被称为直边。
直边的长短与滚板机的弯曲形式有关，钢板弯曲时的理论直边长度，见表4-11。实际直边常常要比理论值大，一般对称弯曲直边为（6~20)δ(δ为板厚），非对称弯曲直边为对称弯曲的1/10~1/6。
预弯曲成型的特点如下：

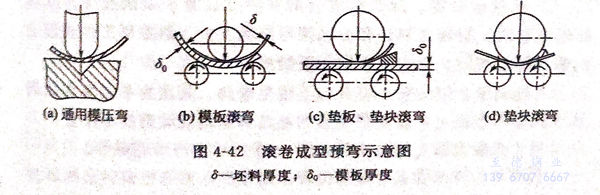

①. 在压力机上用通用模具进行多次压弯预弯曲成型，如图4-42(a)所示，此方法适用于各种厚度钢板的预弯。
②. 在三辊卷板机上用模板预弯成型，如图4-42(b)所示，此种方法适用于8≤8./2;8≤24mm,并不超过设备能力的60%.
③. 在三辊卷板机上用垫板、垫块预弯，如图4-42(c)所示。此种方法适用于8≤8./2;8≤24mm,并不超过设备能力的60%.
④. 在三辊卷板机上用垫块预弯，如图4-42(d)所示。这种方法适用于薄板，但操作较复杂，一般很少使用。
2. 对中

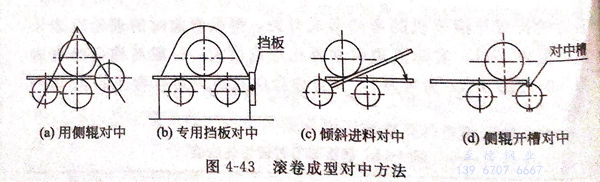

对中的目的是使工件不发生扭斜和错边，保证成型后几何形状的准确。对中的方法有侧辊对中、专用挡板对中、倾斜进料对中等，如图4-43所示。
3. 滚卷
钢板滚卷要在卷板机上进行。卷制的典型工件有圆柱形和圆锥形。
①. 圆柱形滚弯

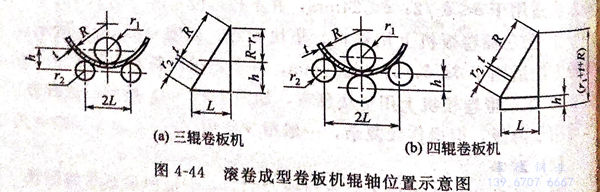

在对称式三辊卷板机上滚弯圆柱形工件时，按已知弯曲半径，通过控制上辊的高低和下辊间的距离，可以得到终止弯时上辊的位置，如图4-44(a)所示。
在四辊卷板机上滚卷圆柱形工件时，侧辊终止弯时上辊的位置，如图4-44(b)所示。
②. 圆锥形滚卷
圆锥形滚卷的常用方法有小口减速法、双速四辊滚卷法、旋转送料法和分区滚弯法等。由于圆锥形工件表面上的曲率都不相同。为此，采取如下措施。

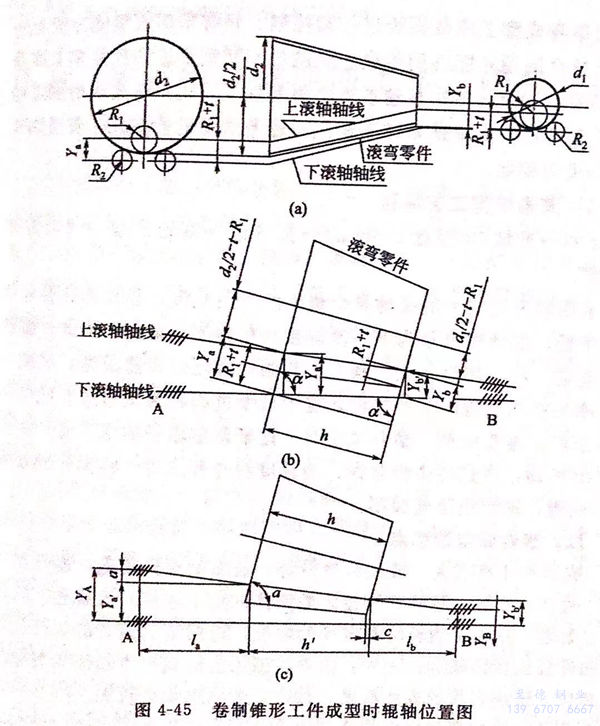

首先调节上辊位置，使其与下辊呈倾斜。其次为了上辊能始终压在圆锥形表面上，应使圆锥形的粗端和细端滚动速度不同。对于锥度大的工件，按照如图4-45所示进行滚卷成型。
圆锥形工件滚卷成型时易出现扭曲变形。消除扭曲变形的最为可靠的办法是上辊合理倾斜、下辊平行，在滚卷过程中毛坯采用分段重叠滚卷成型。
