浙江至德钢业有限公司技术人员认为，锥辊式穿孔机已发展到十分先进的水平。作为最有效的穿孔工艺之一，目前，已在高合金钢管和不锈钢管生产中占有领先的地位，它的进一步运用会超越现有的界限而扩展到中合金钢管和高合金钢管的生产领域，而一般的压力穿孔机和挤压机将进一步失去其传统的应用范围，而合金成分极高的合金钢如 Inconel、Incoloy 锆合金等锥辊式穿孔机无法穿轧的材料，仍会用压力穿孔机和挤压机生产。

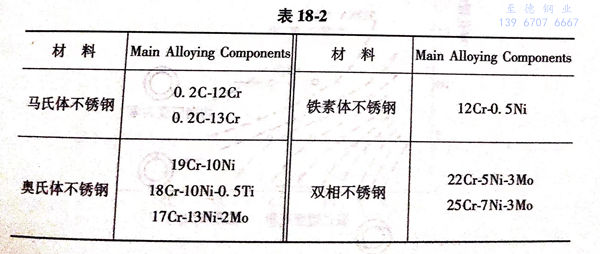

文中提到的热成形能力差的可由锥辊式穿的合金钢如表18-2所列。

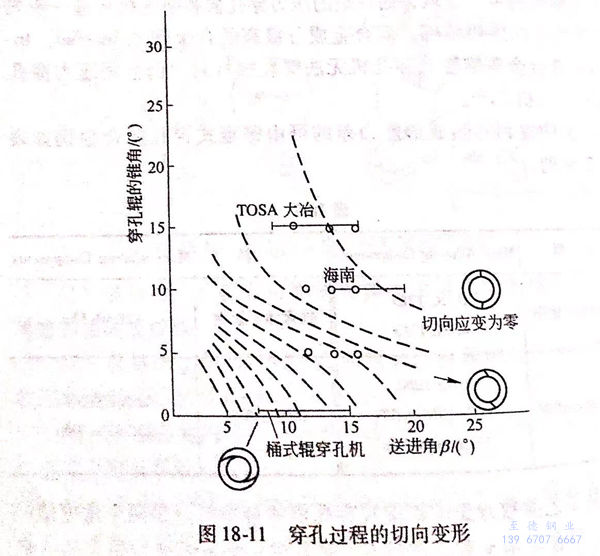

从工艺参数方面讲锥辊式穿孔机的基本要点是两个角度值的问题，即辗轧角y和送进角β。前者对一个机组来讲是定值。后者是根据设计的数字可调的，由于曼内斯曼的锥辊式穿孔机采取轧辊水平面布置方式，故可采用较大的辗轧角y=27.6°和比较小的送进角：β=6°~12°当这种轧机发展为上下布置的轧辊时，这样大的辗轧角就显得拙劣不行，而且从工艺上讲也以β+γ=25°~30°为一判定值。故曼内斯曼公司在其后的设计中，随着轧辊上下布置形式的进一步发展，就将γ角降10°~15°,参见图18-11,辗轧角和可调的送进角的各种配合对穿孔过程中所发生的切向变形确实产生相当大的影响，图中所示的曲线为均匀切向变形曲线。
至德钢业在穿轧不锈钢管坯时，锥辊式穿孔机的有利变形条件可用作“近终形穿孔”，即穿孔和成品管尺寸接近的穿孔坯，其D/S值在20~28这一范围内，图18-11示出TOSA厂锥辊式穿孔机所穿轧的薄壁穿孔坯的D/S值及延伸系数。
