1. 识读方法
a. 平面图识读
室外给排水管道平面图主要表示一个小区或楼房等给排水管道布置情况，识读时应注意：
①. 查明管路平面布置与走向。通常给水管道用粗实线表示，排水管道用粗虚线表示，检查井用直径2mm~3mm的小圆表示。给水管道的走向是从大管径到小管径，通向建筑物；排水管的走向从建筑物出来到检查井，各检查井之间从高标高到低标高，管径从小到大。
②. 查明消防栓、水表井、阀门井的具体位置。当管路上有泵站、水池、水塔及其他构筑物时，要查明这些构筑物的位置，管道进出的方向，以及各构筑物上管道、阀门及附件的设置情况。
③. 了解给排水管道的埋深及管径。管道标高往往标注绝对标高，识读时要搞清楚地面的自然标高，以便计算管道的埋设深度。室外给排水管道的标高通常是按管底来标注的。
④. 特别要注意检查井的位置和检查井进出管的标高。当没有标高标注时，可用坡度计算出管道的相对标高。
特别提醒：当排水管道有局部污水处理构筑物时，还要查明这些构筑物的位置，进出接管的管径、距离、坡度等，必要时应查看有关详图，进一步搞清构筑物构造及构筑物上配管情况。
b. 纵断面图识读
由于地下管道种类繁多，布置复杂，为了更好地表示给排水管道的纵断面布置情况，有些工程还绘制管道纵断面图，识读时应注意：
①. 查明管道、检查井的纵断面情况。有关数据均列在图样下面的表格中，一般列有检查井编号及距离、管道埋深、管底标高、地面标高、管道坡度和管道直径等。
②. 由于管道长度方向比直径方向大得多，纵断面图绘制时纵横向采用不同的比例。
c. 识图方法
管道纵断面图分为上下两部分，上部分的左侧为标高塔尺，靠近塔尺的左侧注上相应的绝对标高，右侧为管道断面图形，下部分为数据表格。
读图时，先识读平面图，然后结合平面图识读断面图。读断面图时，先看是哪种管道的纵断面图，然后看该管道纵断面图形中有哪些节点，并在相应的平面图中找该管道及其相应的各节点。最后在该管道纵断面图的数据表格内，查找其管道纵断面图形中各节点的有关数据。
2. 室外给排水系统管道施工图识读举例

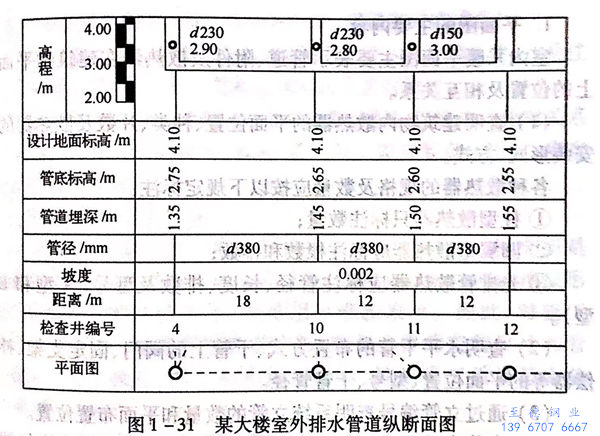

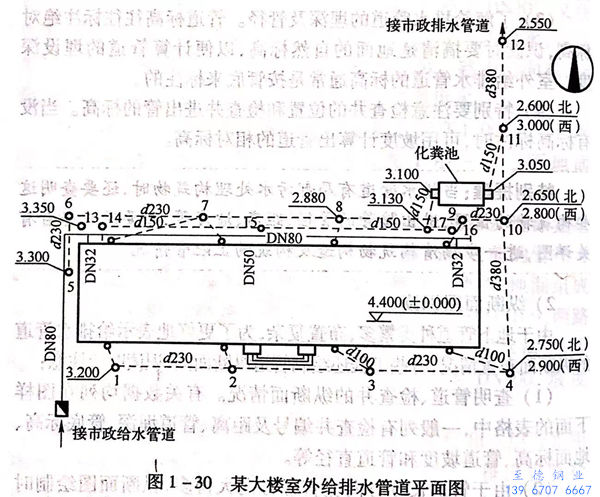

某大楼室外给排水管道平面图和纵断面图见图1-30、图1-31。
室外排水系统有污水系统和雨水系统，污水系统经化粪池后与雨水管道汇总排至市政排水管道。污水管道由大楼3处排出，排水管管径、埋深见室内排水管道施工图。污水管道平行于大楼北外墙敷，管径d150,管路上设有5个检查井（编号13、14、15、16、17).大楼污水汇集到17号检查井后排入化粪池，化粪池的出水管接至11号检查井后与雨水管汇合。
室外雨水收集大楼屋面雨水，大楼南面设4根雨水立管、4个检查井（编号1、2、3、4),北面设有4根立管、4个检查井（编号6、7、8、9),大楼西北设一个检查井（编号5).南北两条雨水管管径均为d230,雨水总管自4号检查井至11号检查井，管径均为d380,污水雨水汇合后管径仍为d380.雨水起点检查井管底标高：1号检查井3.200m,5号检查井3.300m.总管出口12号检查井管底标高2.550m.其余各检查井管底标高见平面图或纵断面图。
