挤压杆用于传递金属挤压变形所需的全部挤压力。不锈钢管挤压时，挤压杆的允许负荷限制了坯料金属可能达到的变形程度。因此，挤压杆材料和结构的选择，在挤压不锈钢管工艺中具有重要意义。
从理论上讲，挤压杆仅在压缩状态下工作。从使用的角度来看，任何钢种的压缩强度可采用其拉伸强度相同的指标。只要挤压杆材料的强度指标不超过其屈服极限，挤压时挤压杆就不会发生变形破坏。
但是，理论上的挤压杆仅在压缩状态下工作的情况，实际上并不存在。挤压杆使用前并没有按规定制度进行预热，挤压坯料的温度不均，挤压时施加的负荷产生偏心，冲击性负荷引起了附加应力等情况都表明，在挤压过程中，挤压杆除了承受压缩应力的作用之外，还存在纵向弯曲应力的作用。因此，对于挤压杆的强度校验，应该包括压缩应力和弯曲应力的强度校验。
同时，在选择挤压杆的材料时，除了强度指标之外，还应考虑材料的淬透性。当挤压杆工作时，由于有挤压垫将其与高温坯料隔离，其实际的工作温度一般在200~250℃,因此，对挤压杆材料的耐热性能的要求并不高。
一、挤压杆的种类

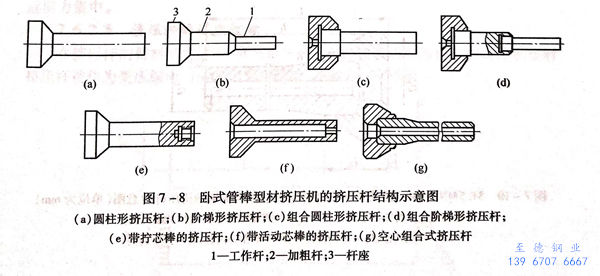

根据使用情况的不同，挤压杆的结构有多种多样，如图7-8所示。除了整体挤压杆（图7-8(a)、图7-8(b)、图7-8(e)、图7-8(f))之外，还有由工作杆、加粗杆和杆座组成的组合式挤压杆（图7-8(c)、图7-8(d)、图7-8(g)).一般在大吨位的卧式挤压机上使用组合式挤压杆比较普遍。
在特殊的情况下，还可以采用阶梯形的挤压杆（图7-8(b)、图7-8(d))。由于在整个挤压过程中，诸多因素综合作用，实际的挤压过程不是平稳进行的。因此，施加在挤压杆上的力也不是绝对稳定和均匀的。采用阶梯形挤压杆的目的，主要是为了提高挤压杆抗纵向弯曲的能力。其一般都使用在高强度、难度形材料生产小断面特殊产品的场合。
阶梯形挤压杆除了工作杆之外，还有加粗杆和杆座三部分组成（图7-8（b)).阶梯形挤压杆既可以做成整体的（图7-8(b)),也可以做成组合形的（图7-8(d)).在使用阶梯形挤压杆时，相应的挤压筒内衬也要做成阶梯形的。在无独立穿孔装的挤压机上挤压钢管时，采用带有固定芯棒的挤压杆，芯棒用螺纹拧在挤压杆的端部（图7-8(e)).

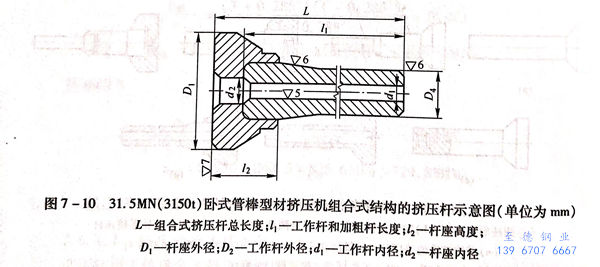

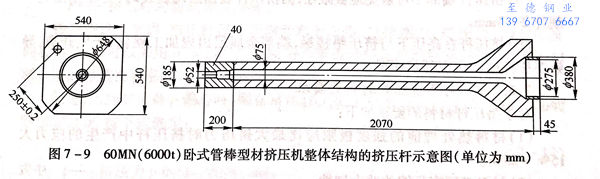

图7-9所示为60MN(6000t)卧式管棒型材挤压机整体结构的挤压杆。图7-10所示为31.5MN(3150t)卧式管棒型材挤压机组合式结构的挤压杆。
挤压杆的工作部分外径一般比挤压筒直径小5~30mm,其内孔比芯棒直径大5~30mm.不过有时考虑到提高大型工模具的共用性，其尺寸之差也可以超出此范围。
另外在挤压杆机加工时，其外径和内径必须保持同心，且其两端面和中心线必须精确地保持垂直。
同时挤压杆的硬度、强度及塑性要进行综合考虑，其硬度HRC为40~45。挤压杆所用的热模工具钢能承受1100MPa以下的负荷，马氏体时效钢能承受1600MPa的负荷。
二、造成挤压杆破坏的原因
造成挤压杆破坏的原因有如下几点：
1. 挤压杆过度快速地加热和冷却。
2. 工作时没有遵守热制度，工作前应预热。
3. 工作时施加的负荷偏心，可能引起弯曲力矩和应力集中。
4. 由于冲击负荷引起附加应力。
5. 挤压杆端部不可避免地被减径，因挤压杆表面出现裂纹时，会在直径上车削掉2~3mm.
6. 挤压杆在高压下与挤压垫接触，端部金属层出现加工硬化，产生开裂，导致挤压杆端部出现环状碎裂。
三、对于挤压杆材料的要求
对于挤压杆材料的要求如下：
1. 材料热处理前的强度极限应比最大挤压力时挤压杆中产生的应力大15%~25%.
2. 材料必须有足够的冲击韧性。
3. 挤压杆在工作温度下不会失去硬度，加热到200~250℃工作温度时，表面部分不应引起变形。
4. 根据挤压杆的外形结构特点，在热处理之后应使残余的热处理应力最小。
5. 应同时考虑到材料的经济性、加工性能以及高的使用寿命。一般推荐采用含碳量0.40%~0.45%,并含少量钨的铬一镍钢，如4CrNi2W,其热处理后的硬度HRC为44~48(相当于1450~1550).
挤压杆圆柱部分向宽底过渡半径要仔细加工，因急剧过渡和粗糙加工均可引起应力集中。
四、挤压杆的强度校核

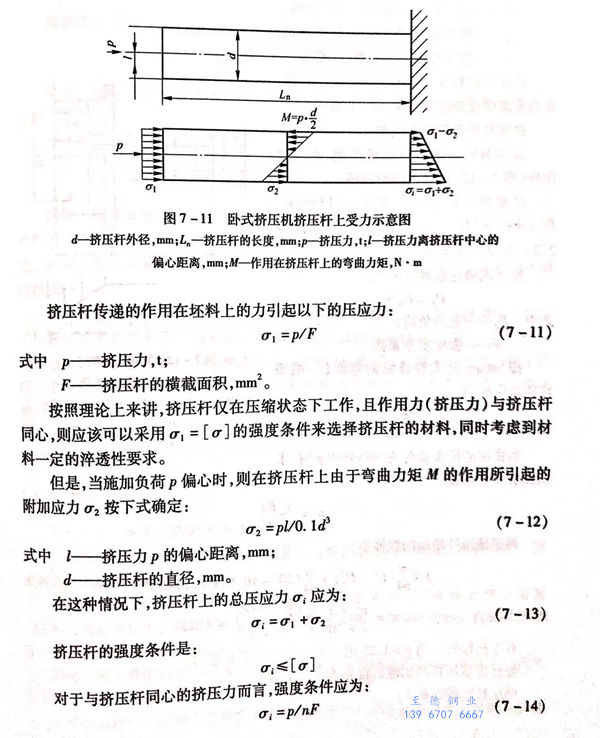

在挤压杆的材料确定之后，就可以对挤压杆的强度进行校核。在强度校核时，挤压杆被作为受压缩应力的固定的悬壁梁，如图7-11所示。
因此，应根据这个压应力值来选择制造挤压杆的钢种，同时必须考虑到所选材料的淬透性。并且冲击性的加载或卸压时都会在挤压杆中产生附加应力。因此，材料也要有足够的冲击韧性。一般推荐可用含有4.0%~4.5%镍的钢来制作挤压杆。
为了增加挤压杆对纵向弯曲的抵抗能力，在许多情况下把挤压杆做成有加粗工作杆部分的阶梯形状。这种挤压杆也是既可以做成整体的（图7-8(b)),同时也可以是组合式的，在这种情况下，挤压杆由头部、中间加粗的部分和工作杆三部分组成（图7-8(d)).采用阶梯形的挤压杆时，需要应用相应的挤压筒内衬（图7-8(b)、图7-8(d)).
在型材挤压机上挤压不锈钢管时，采用带有固定芯棒的挤压杆，芯棒以螺纹拧在挤压杆的端部（图7-8(e))。
