1. 奥氏体低温无磁不锈钢的焊接

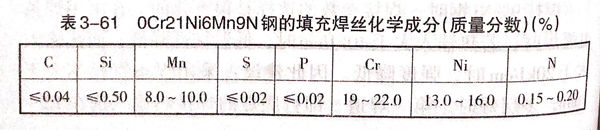

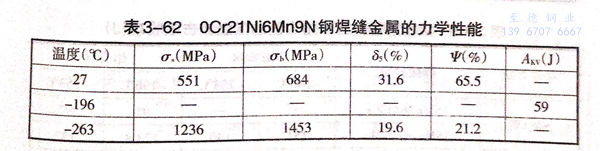

 目前，0Cr21Ni6Mn9N钢的焊接还仅限于TIG焊及真空电子束焊接。焊接参数可参照不锈钢。填充焊丝的化学成分见表3-61.焊缝金属的力学性能见表3-62。





2. 锰-铝系高锰奥氏体低温无磁钢的焊接


 15Mn26Al14钢可用气体火焰及等离子切割，切口无硬化。

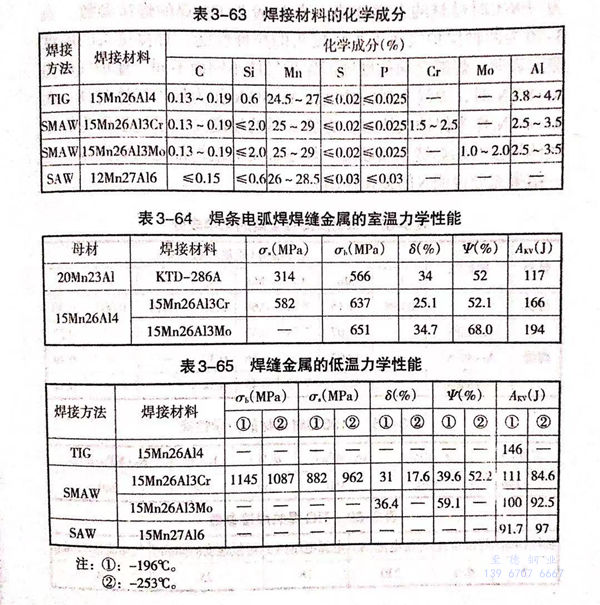

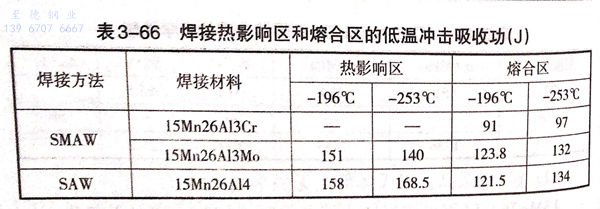

 15Mn26Al14钢可用SWAM、SAW及TIG方法焊接，其所用焊接材料及力学性能在表3-63~表3-66中给出。




3. 高锰奥氏体超低温无磁钢的焊接

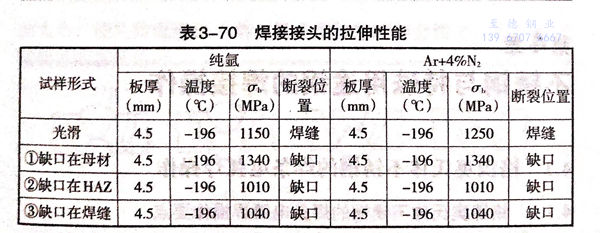

  采用TIG焊法，保护气体用纯氩气或氩气＋氮气，填充焊丝直径4mm.母材及焊缝金属的化学成分在表3-67中给出。表3-68为-196℃时母材的力学性能。表3-69为TIG焊的焊接参数。表3-70为两种保护气体下焊接接头的拉伸性能。焊接接头的硬度测定表明，焊缝金属的硬度因保护气体不同而不同。保护气体为Ar+8%N2时，焊缝金属的硬度比Ar+4%N2作为保护气体时高；而Ar+4%N2作为保护气体时，焊缝金属的硬度又高于纯氩作为保护气体焊接时的焊缝金属硬度。焊缝金属的组织都是纯奥氏体，这一结果充分说明N的强化作用。
