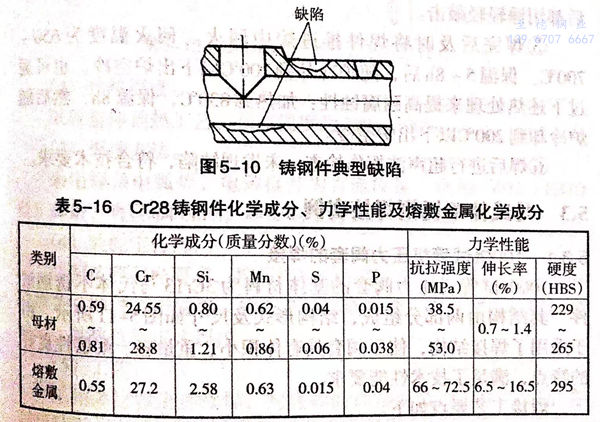

Cr28钢铬含量较高，在硝酸介质中具有较高的耐腐蚀能力，Cr28钢化学成分、力学性能及熔敷金属化学成分见表5-16.典型缺陷如图5-10所示。

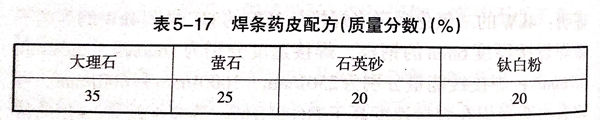

焊补Cr28钢用焊条为自制焊条，其药皮配方见表5-17.熔敷金属化学成分和母材相近，唯有硅量稍高，其影响是引起加工形变差。熔敷金属的组织是铁素体＋索氏体，也就是和热影响区及母材的组织一致。经腐蚀试验（用硫酸铜13g、硫酸47g和水1000g的溶液煮沸47h),焊接试件未发现晶间腐蚀。
补焊过程如下：
①. 进行UT探伤检查，确定缺陷性质及尺寸。
②. 将焊件缺陷用机械加工或砂轮机清理并磨削成V形坡口。
③. 将焊件放到加热炉里整体预热，预热温度为400~500℃.
出炉时用石棉布或石棉板保温。为保证焊接过程温度不低于350℃,在焊件下面用电加热器随时加热，并用热电偶测温。
④. 采用多层补焊，除第一层和表面最后一层外，每层在焊完后都用锤轻轻敲击。
⑤. 焊完后及时将焊件推进炉中回火。回火温度为650~700℃.保温5~8h后，随炉冷却到200℃以下出炉空冷。也可通过下述热处理来提高耐腐蚀性：加热到830℃,保温8h,然后随炉冷却到200℃以下出炉空冷。
⑥. 焊后进行超声波探伤检查，未发现缺陷，符合技术要求。
