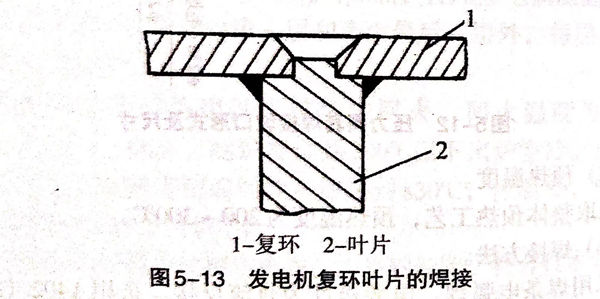

发电机复环叶片结构如图5-13所示，其材质为2Cr13,叶片为1Cr13,均为马氏体不锈钢，采用焊接工艺如下。
①. 焊前预热温度为100℃.
②. 选用A207(E316型）焊条，直径3.2mm.
③. 在引弧板上引弧，待电弧稳定后引入待焊处，采用短弧焊，收弧时要填满弧坑，防止弧坑裂纹，并使焊缝与母材呈圆滑过渡。
④. 焊后为防止焊件的变形和裂纹，需进行回火热处理来消除焊接残余应力。回火温度为700℃,保温30min,然后随炉冷却。
⑤. 用超声波探伤对焊缝内部进行检测，发现超标缺陷时，应立即返修。
