一、甲型平焊法兰

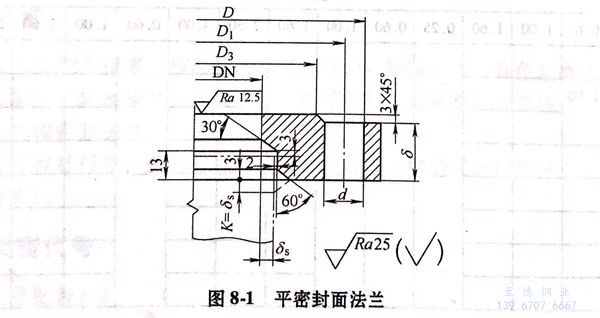

1. 平密封面法兰型式如图8-1所示，尺寸见表8-5。

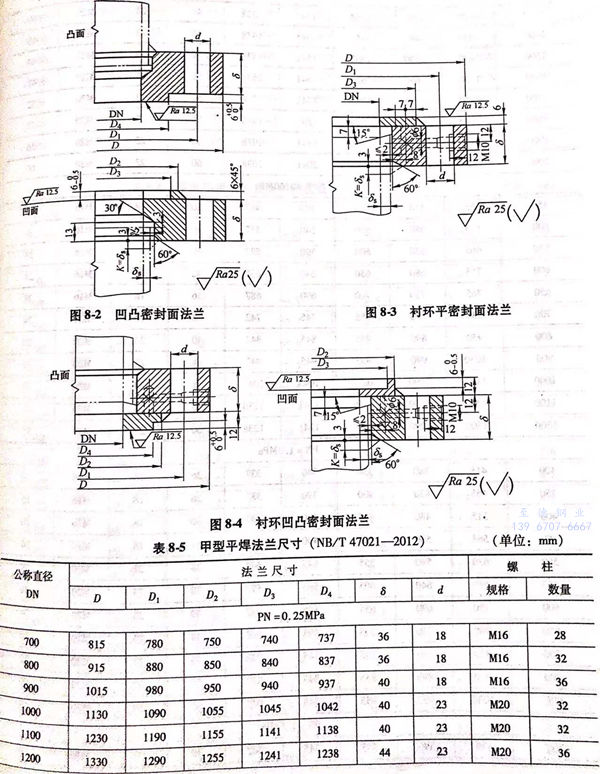

2. 凹凸密封面法兰型式如图8-2所示，尺寸见表8-5。
3. 衬环平密封面法兰型式如图8-3所示，尺寸见表8-5。
4. 衬环凹凸密封面法兰型式如图8-4所示，尺寸见表8-5。

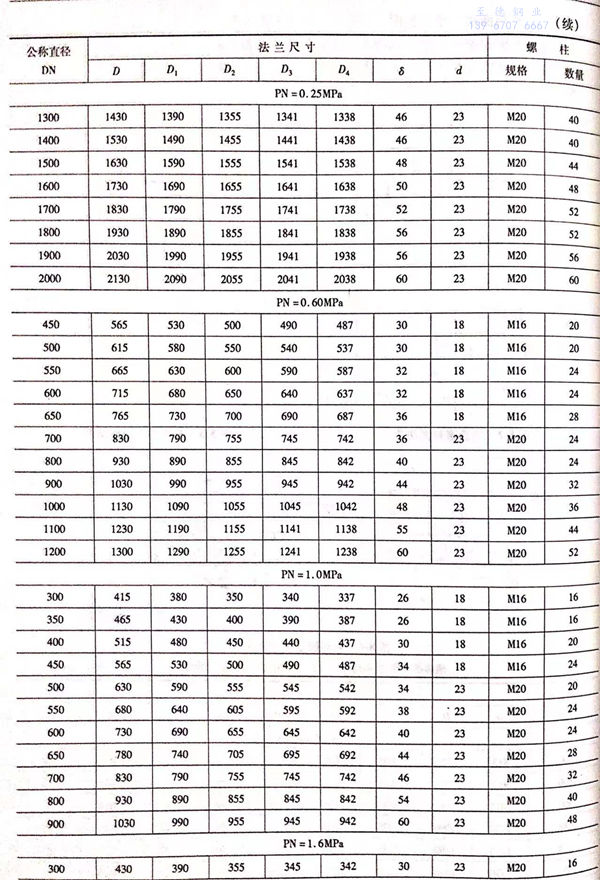

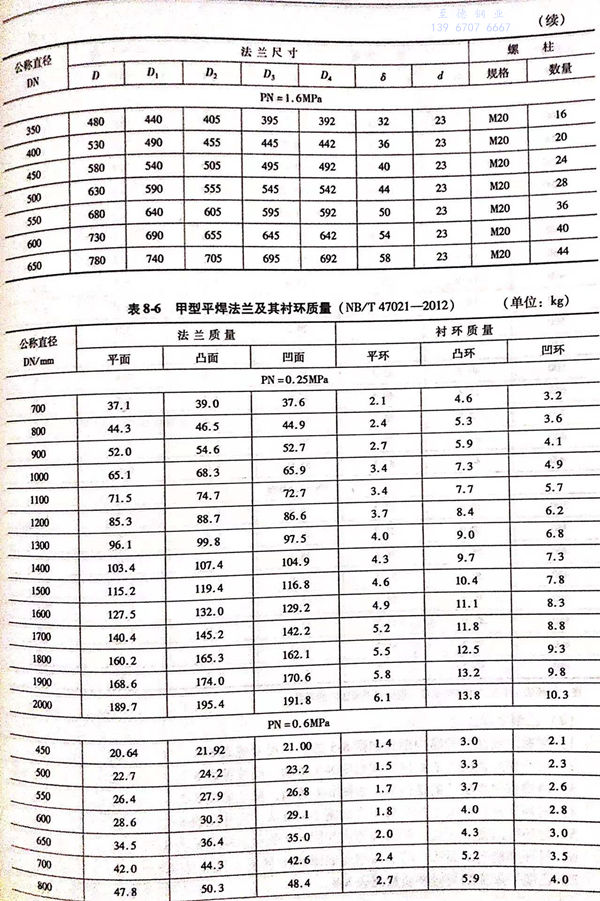

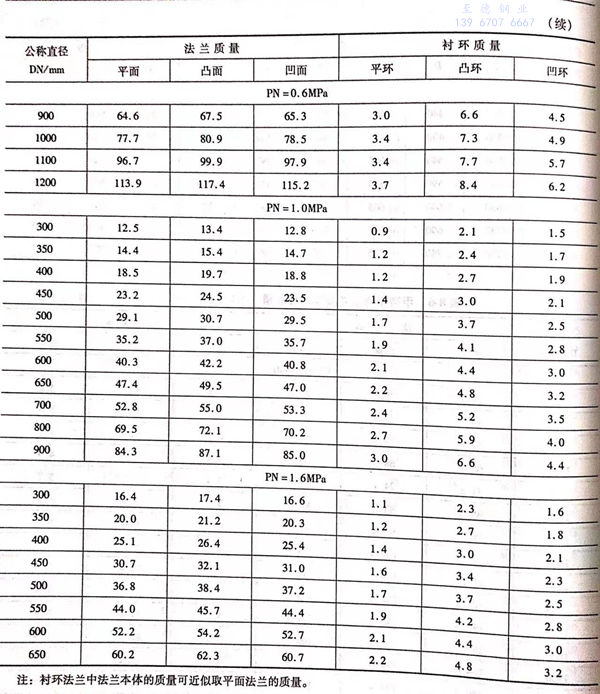

5. 甲型平焊法兰与衬环质量见表8-6。
二、乙型平焊法兰

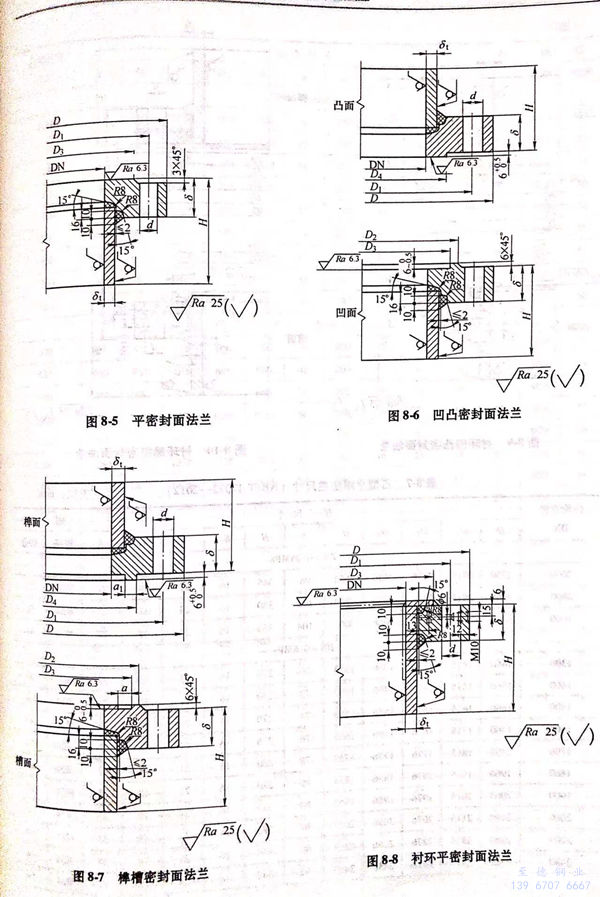

1. 平密封面法兰的结构型式如图8-5所示，尺寸见表8-7。
2. 凹凸密封面法兰的结构型式如图8-6所示，尺寸见表8-7。
3. 榫槽密封面法兰的结构型式如图8-7所示，尺寸见表8-7。
4. 衬环平密封面法兰的结构型式如图8-8所示，尺寸见表8-7。

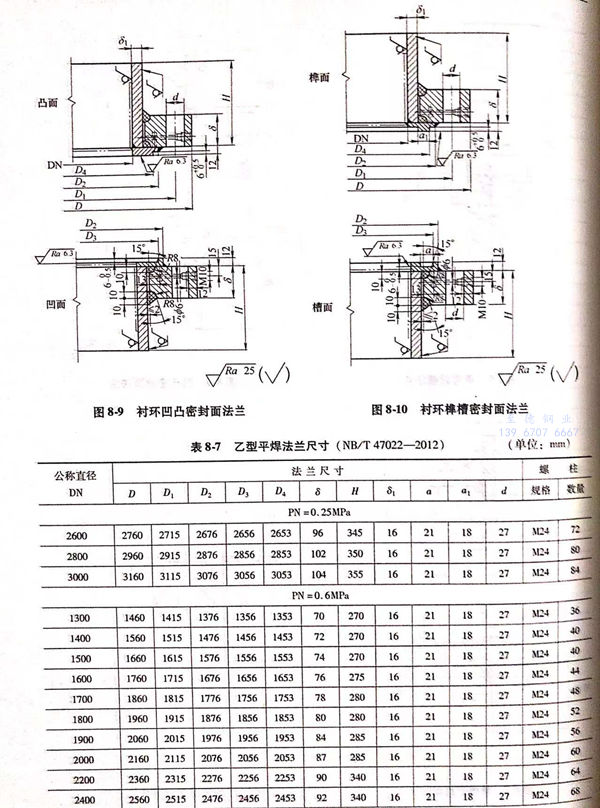

5. 衬环凹凸密封面法兰的结构型式如图8-9所示，尺寸见表8-7。
6. 衬环榫槽密封面法兰的结构型式如图8-10所示，尺寸见表8-7。

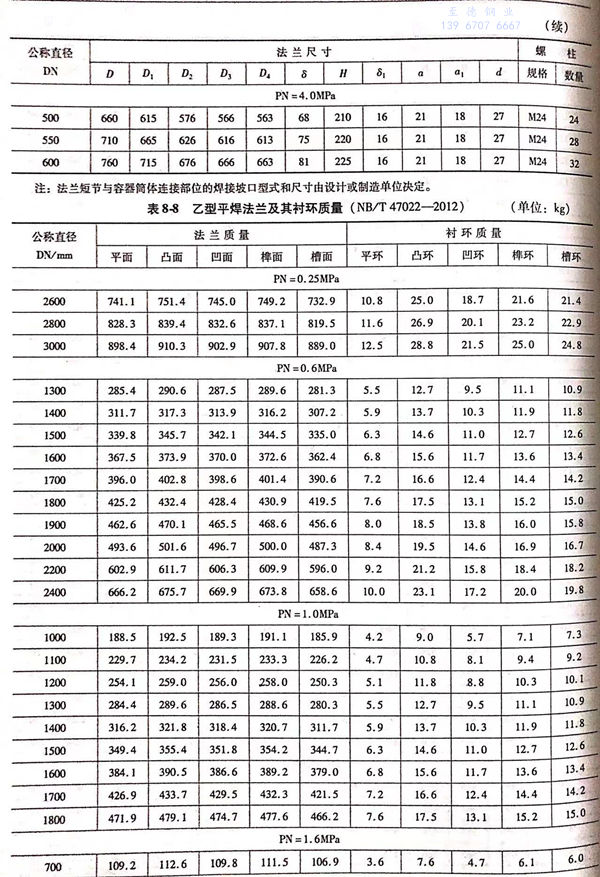

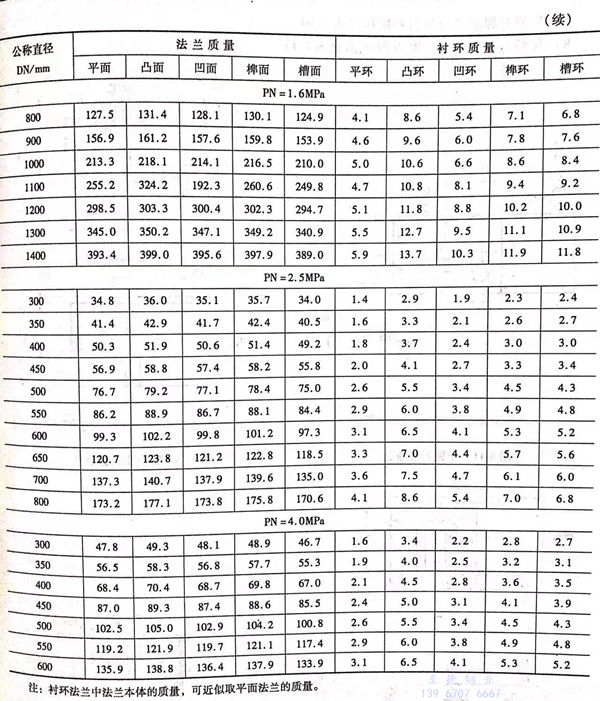

7. 乙型平焊法兰与衬环质量见表8-8。
