0Cr11Ti(409)、 022Cr11Ti、(409L)

（0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢是低铬铁素体不锈钢中的一种，铬含量10.5％～11.75％。它们具有良好的成型性，经济性，耐蚀性，抗氧化性等综合性能。它们的典型用途是汽车排气系统相关部件。

一、化学成分

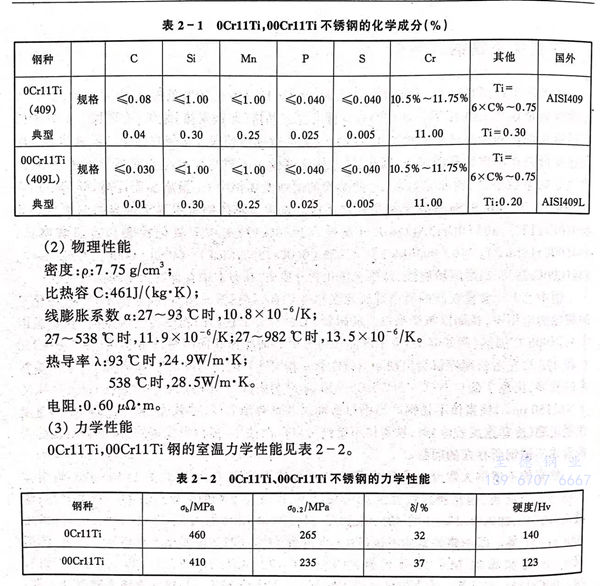

（0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢的化学成分见表2-1。

 Cr11Ti 不锈钢由于含铬低，低碳，氮又加Ti，所以在铁素体不锈钢中强度相对较低，延伸率相对较高。

四、耐蚀性

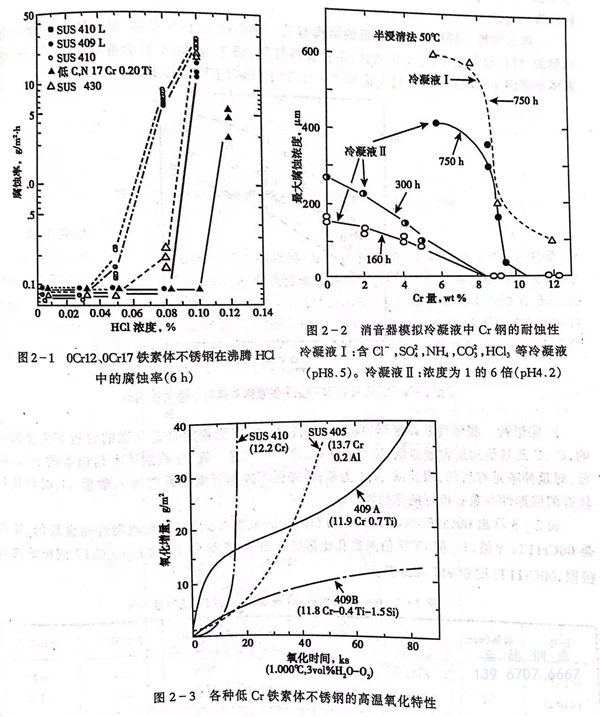

（0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢在比较弱的腐蚀环境中，如大气和淡水中有着优异的耐蚀性。在含微量HCl的沸腾溶液中它们的腐蚀率较（0Cr13）410不锈钢，（00Cr13）410L不锈钢 低，也较0Cr17钢低，有着较宽的耐酸界限，（见图2-1）。在模拟汽车消音器冷凝液的环境下，钢的腐蚀率随Cr量增加而降低，当Cr≥11％，腐蚀率降到非常低（见图2-2）。因此，（0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢已在现代汽车排气系统中代替镀Al钢，得到广泛应用。

五、抗氧化性

（0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢有着比软钢更为优异的高温抗氧化性，断续高温使用温度为815℃，连续使用为675℃。Cr11Ti钢，由于含Cr量较低，在900℃大气中100小时连续加热通常会发生氧化，所以此钢在过于苛刻的氧化条件不宜使用。图2-3示出，在含3％水分1000℃氧气氛围中进行氧化试验的结果。0Cr13（410不锈钢）钢5小时多就发生异常的氧化，氧化增量急剧增加，与之相比含0.2％Al的0Cr12（405不锈钢）钢初期氧化增量较低，而经过10小时后也加速氧化，图中00Cr11Ti（Cr11.9％，Ti0.7％）材料较0Cr13Al（405不锈钢），00Cr13（410L不锈钢）抗氧化性好，而加入1.5％Si和加B钢表现出最好的抗氧化性。

六、冷热加工和热处理

 （0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢开始热加工温度为1100～1150℃，卷取温度～600℃，热轧带坯在罩式炉退火830～870℃ 8小时。

   冷轧带在冷线或混线的连续退火酸洗线上处理，热处理控制在860℃±10℃。

七、成型性

 （0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢的成型性较奥氏体不锈钢和软钢差些，但是在铁素体不锈钢中是最优异的。可进行相当程度的成型加工。评价冲压成型有两大要素，即深拉伸性和胀形性。

  a. 深拉伸性

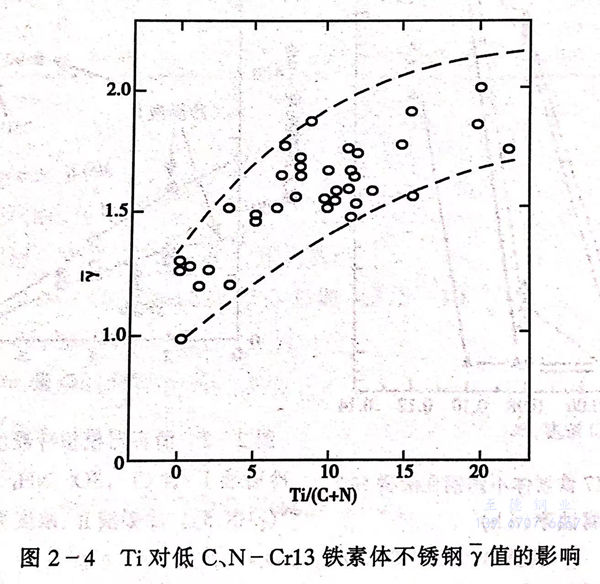

   深拉伸性与钢板的结构有关。022Cr11Ti，由于低碳，氮又加Ti，钢板平行轧制面｛111｝较发达，因此y值较高，深拉伸性较好，图2-4指出Ti含量对低C，NCr13铁素体不锈钢γ值的影响，Ti加入量为（C＋N）的10倍以上时γ值最好。

  b. 胀形性

   胀形性是以延伸率和n值为指标的，它受钢的合金元素的含量和纯度的影响，Cr、C及其他元素含量愈低，纯净度愈高，胀形性愈好。低Cr铁素体不锈钢本质上Cr就低，对延伸率是有利的，因此以Cr11为基，再降低不纯物元素含量并加入微量Ti，必然具有较好的胀形性并兼备极好的深拉伸性。

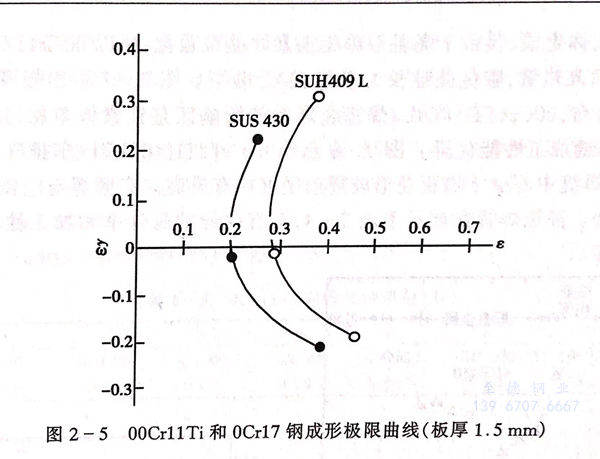

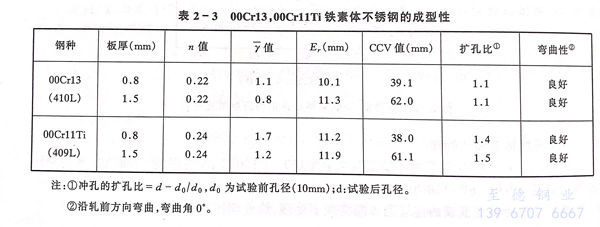

   表2-3示出00Cr13（410L不锈钢）、022Cr11Ti（409L不锈钢）成型性试验值，其成型性是良好的，特别是022Cr11Ti，γ 值，Eγ值 CCV 值及扩孔比都好。图2-5给出022Cr11Ti、0Cr17钢板的成形极限，022Cr11Ti比0Cr17大得多。

八、焊接性

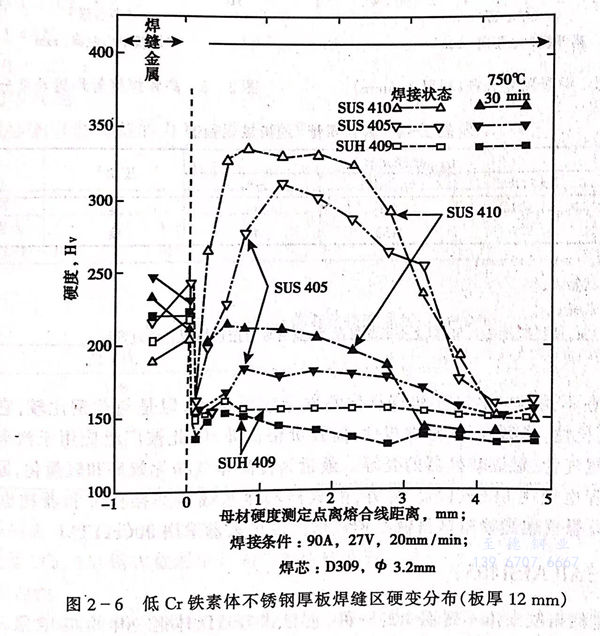

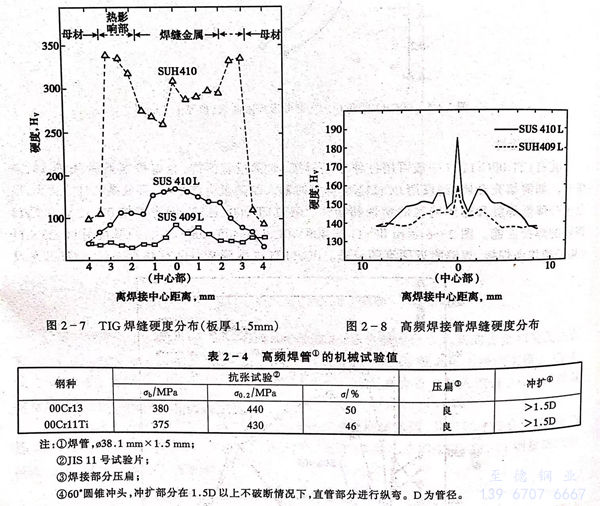

 （0Cr11Ti）409不锈钢、（022Cr11Ti ）409L不锈钢一般可用各种方法焊接，如钨极氩弧焊，金属极氩弧焊，电阻焊，点焊等。如需填充金属，建议用0Cr11Nb，焊接时输入的热量应该小些，避免晶粒过分长大，以免过分降低焊缝和热影响区的塑性和韧性。0Cr11Ti，00Cr11Ti钢有着较0Cr13Al、00Cr13钢好的焊接性能。图2-6示出0Cr11Ti（409），0Cr3A1（405），0Cr13（410）厚板用0Cr23Ni11（309）型焊条焊接，焊缝附近硬度的分布。0Cr11Ti焊缝附近，HAZ（热影响区）硬度几乎没有变化，没有马氏体生成，仅由于高温下单相铁素体晶粒粗化，所以022Cr11Ti 不锈钢厚板焊接加工时，应尽量减小输入热量，避免晶粒长大引起HAZ破裂。图2-7示出板厚1.5mm焊接，焊缝附近硬度分布，022Cr11Ti（409L）焊缝金属和热影响区是铁素体单相，硬度几乎没有变化，因此，薄板焊缝加工性能优异。图2-8示出022Cr11Ti（409L）汽车排气管高频焊，焊缝附近硬度分布，焊缝中心由于加压变形较周边硬度略有升高。高频焊与电弧焊不同，几乎看不出溶融凝固处。高频不锈钢焊管性能示于表2-4，有着优异的延伸率和加工性，用作排气管等加工无特殊困难。

九、用途

（0Cr11Ti）409不锈钢在不锈钢中耐蚀性和抗氧化性属于较低水平，但是与软钢比较，它具有优异的耐蚀性、抗氧化性，成型性，良好焊接性，而且价格低廉，因此被广泛应用于汽车排气系统中，如消音器、尾气管、触煤转换器的壳等。最近为提高排气净化效率和轻量化，原来使用铸铁制造的排气管也使用（022Cr11Ti ）409L不锈钢。另外，贮藏器和冷水罐等焊接构件和器物也大量采用（022Cr11Ti ）409L不锈钢。还有煤气燃烧喷咀等需深拉伸成形部件也大量采用（022Cr11Ti ）409L不锈钢。
