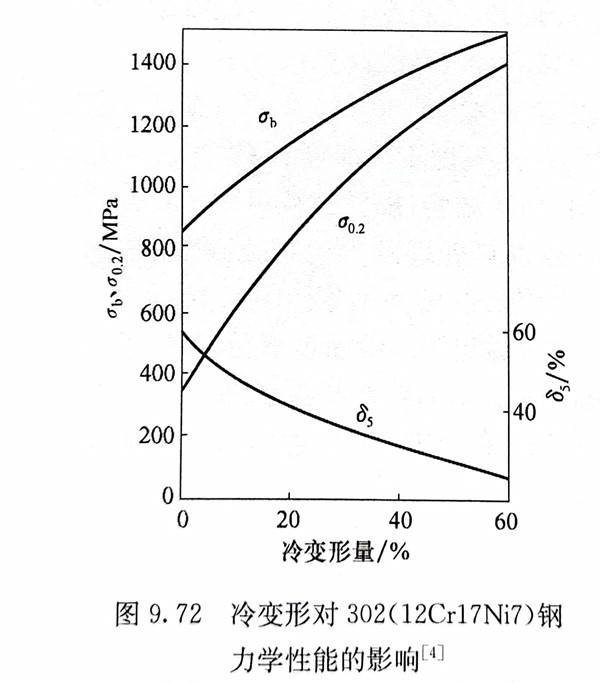

12Cr17Ni7钢是一种亚稳奥氏体不锈钢，在固溶状态具有完全的奥氏体组织，易于冷变形强化。在冷变形过程中，会有一部分转变为马氏体，转变量的大小取决于变形量的大小，从而显著提高钢的强度，塑性相应降低（图9.72）。该钢固溶态及不同程度冷变形后的力学性能见表9.12及表9.34～表9.38。
12Cr17Ni7 钢具有良好的工艺性能，轧锻热加工温度范围为1150～850℃，用不锈钢的常规生产手段能顺利生产出常用规格的棒、板、带和丝材。进行冷加工变形时，由于钢的冷作硬化倾向强，要增加中间软化退火的次数。适宜的固溶处理和中间软化退火的温度为1050～1100℃。该钢的冷变形性能好，可进行弯曲、卷边、折叠等，并具有良好的深冲性能。该钢在固溶状态下可以焊接，但冷轧材焊接后会在焊缝附近形成低强度区而影响使用，因而不推荐在焊接状态下应用。
12Cr17Ni7 钢在工业大气、城市大气条件下抗锈性良好，在中性和氧化性环境中有较好的耐蚀性，但在海洋大气条件下、还原性环境中及化工过程中常见的酸、碱、盐介质中的耐蚀性较差。该钢用于制造在冷状态下承载较高载荷，又能减轻设备重量和不生锈的零件和设备，如铁道车辆及零部件、装饰板、传送带、紧固件等。
022Cr17Ni7 钢是一种超低碳奥氏体不锈钢。由于碳含量低，该钢耐晶界腐蚀性好，焊后可不进行热处理。该钢用于制造焊接后可不进行热处理的零部件。
022Cr17Ni7N 钢是一种含氮超低碳奥氏不锈钢，碳含量低，耐晶间腐蚀性好，加入氮后，其强度较022Cr17Ni7 钢高，并增强了其耐点蚀和耐缝隙腐蚀的能力。该钢的焊接性能好，焊后不需进行热处理。该钢用于制造既要求耐腐蚀，又要求具有一定强度的结构件。
至德钢业，我们根据您的实际需求，给出参考建议，为您提供高性价比的不锈钢管道及配件。
