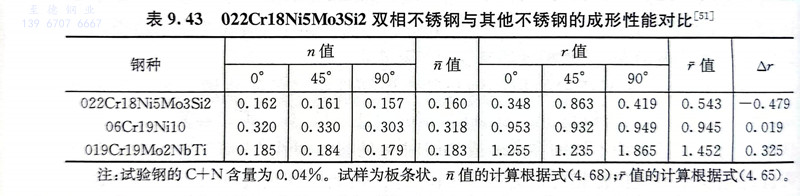

两相组织的冷变形较为复杂，第二相的存在造成组织的局部不均匀度，影响变形行为。表9.43为022Cr18Ni5Mo3Si2 双相不锈钢与其他不锈钢的冷成形性能对比，可见双相不锈钢的冷成形性较奥氏体不锈钢和铁素体不锈钢要差些。


表 43.jpg


  双相不锈钢的屈服强度较高，初始变形时抗力较大，要施以较大的外力才能使其变形。双相不锈钢的横向弯曲性能较差，需要较大的弯心直径（d），至少d不小于2a（a为板厚）才能通过弯曲试验，这与其较大的各向异性有关。


  通过F和Δr试验说明，双相钢的各向异性显著，轧板组织中α与γ相呈带状层状组织。双相不锈钢的r值比奥氏体钢和铁素体钢低很多，故其冷成形性较差。
