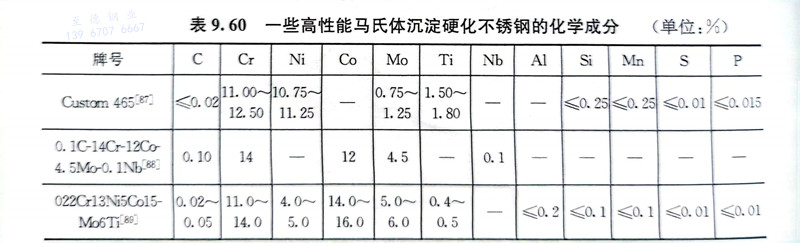

0.1C-14Cr-12Co-4.5Mo-0.1Nb是一种用于制作齿轮的超高强度马氏体沉淀硬化不锈钢。该钢经1000～1100℃淬火后硬度值较低，回火温度为540℃时，出现硬度峰值。在经1050℃淬火和540℃回火后测得的钢的力学性能为：σb＝1868MPa、σ0.2=1422MPa、δ5=15.2%、ψ=67.0%、KIc=120~140MPa·m1/2、Aku＝87J。观察了该钢经1050℃淬火和540℃、570℃、600℃回火4小时后的TEM组织，其淬火组织为细的板条马氏体，以及少量孪晶马氏体、板条界上的残余奥氏体和粗大的未溶NbC质点。在540℃回火后，在马氏体板条内和界面上有均匀分布的、细小弥散的沉淀相，570℃回火后，沉淀相有所长大，其中有细小球状颗粒相和针状相，细小球状颗粒相为拉弗斯相Fe2Mo，针状相为M2C型碳化物。该钢在540℃附近回火时出现的硬度峰是这两种相在马氏体基体的共格沉淀造成的。
