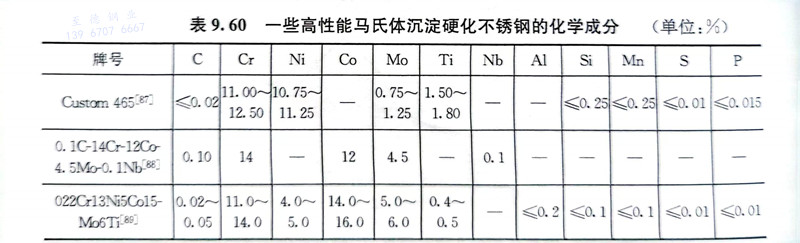

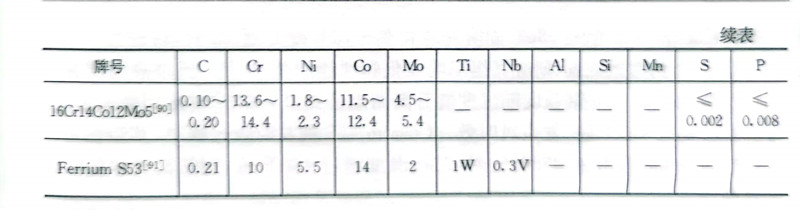

16Cr14Co12Mo5是一种新研制的耐热耐蚀轴承钢，采用低碳马氏体相变强化和沉淀强化相叠加方式获得高的强度和良好的综合力学性能。该钢采用双真空冶炼，处理工艺为：1050℃×1h固溶处理，经-84℃×2h冷处理，进行500℃×2h时效，再重复进行-84℃×2h的冷处理加500℃×2h时效。该钢的抗拉强度可达1900MPa，屈服强度可达1400MPa。
