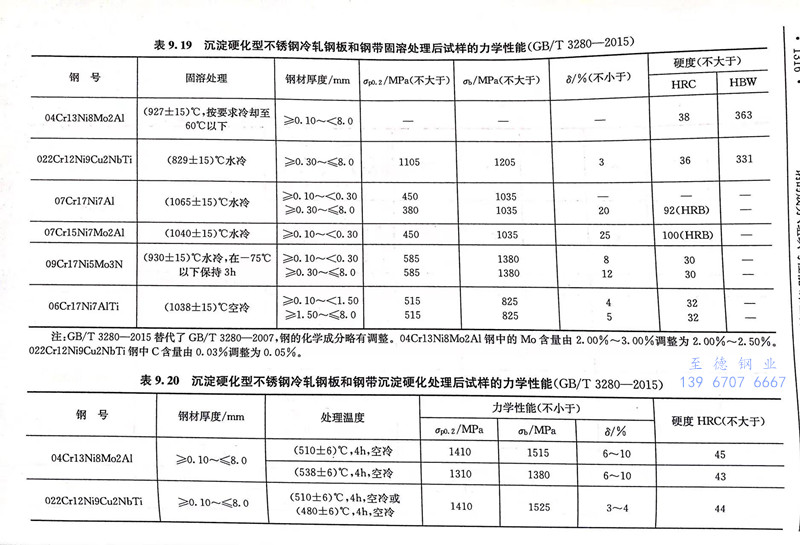

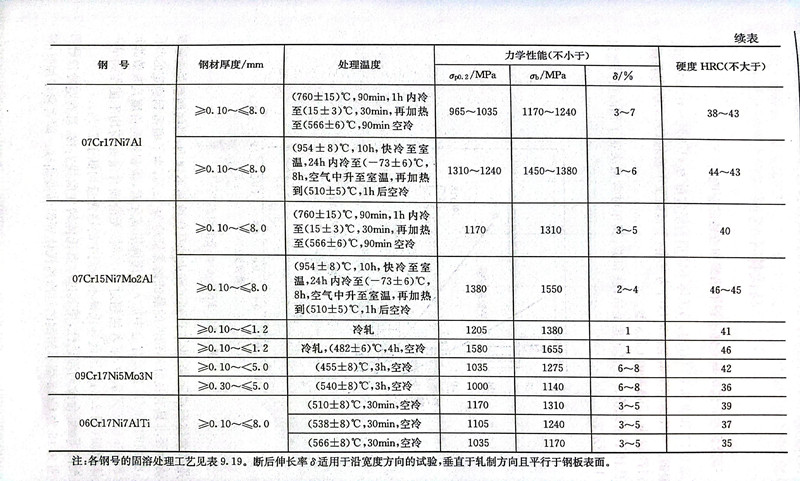

06Cr17Ni7AlTi 不锈钢是在07Cr17Ni7Al 不锈钢基础上适当降低铝含量并添加钛而开发出的钢种,加入钛可以防止钢的晶间腐蚀。该钢的热处理工艺和力学性能见表9.19和表9.20。


半奥氏体沉淀硬化不锈钢的组织和性能对于钢的化学成分的波动很敏感,因此对冶炼工艺的要求十分严格。钢中要求含有5%~20%δ铁素体,用于控制奥氏体的Ms点。如果铸锭偏析严重,在板材上会出现δ铁素体分布极不均匀的现象,影响调整处理后各处的Ms点,因而马氏体含量的差别,会造成板材性能的波动。因此,冶炼时必须控制好奥氏体形成元素和铁素体形成元素含量之间的平衡,控制好δ铁素体的含量。从性能上考虑,δ铁素体的含量宜控制在下限。在冶炼方法上采用电渣重熔和真空自耗等方法有利于改善铸锭的质量。
