P900、P900N系德国Krupp-VSG公司陆续开发出的发电机组使用的护环用钢。护环热装在转子本体端部，用于防止线圈在离心作用下脱离本体，而热装能防止护环转动和轴向窜动。护环是发电机组强度要求最高的部件，所承受的应力值约为σ0.2的2/3，做超速检测时，其所承受的应力值为σ0.2的80％。较大容量机组（300MW以上）护环的屈服强度要求在1000MPa以上。因此，护环材料应满足的要求为：高的σb，足够的加工成形性能，一定的热膨胀系数，高的抗腐蚀能力特别是抗应力腐蚀能力，低的导磁性能以避免涡流导致的能量损耗，130℃工作条件下稳定运行性能。护环的尺寸取决于发电机组的尺寸、容量及设计要求，其尺寸范围为：直径范围在500～2000mm，壁厚范围在40～120mm，长度达1250mm。Krupp-VSG公司在1975年成功地利用加压电渣重熔炉生产出高氮无磁性P900护环用钢，1981年又开发出含氮更高的P900N护环用钢。P900、P900N钢已为许多国家采用。

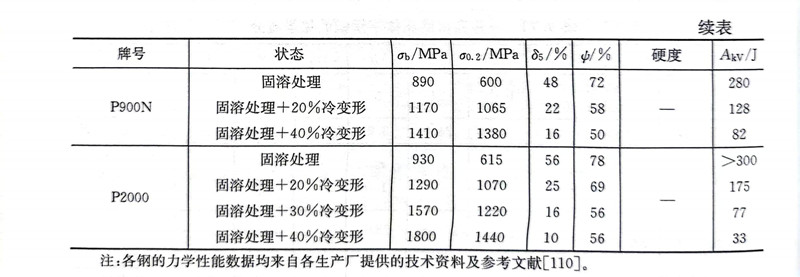

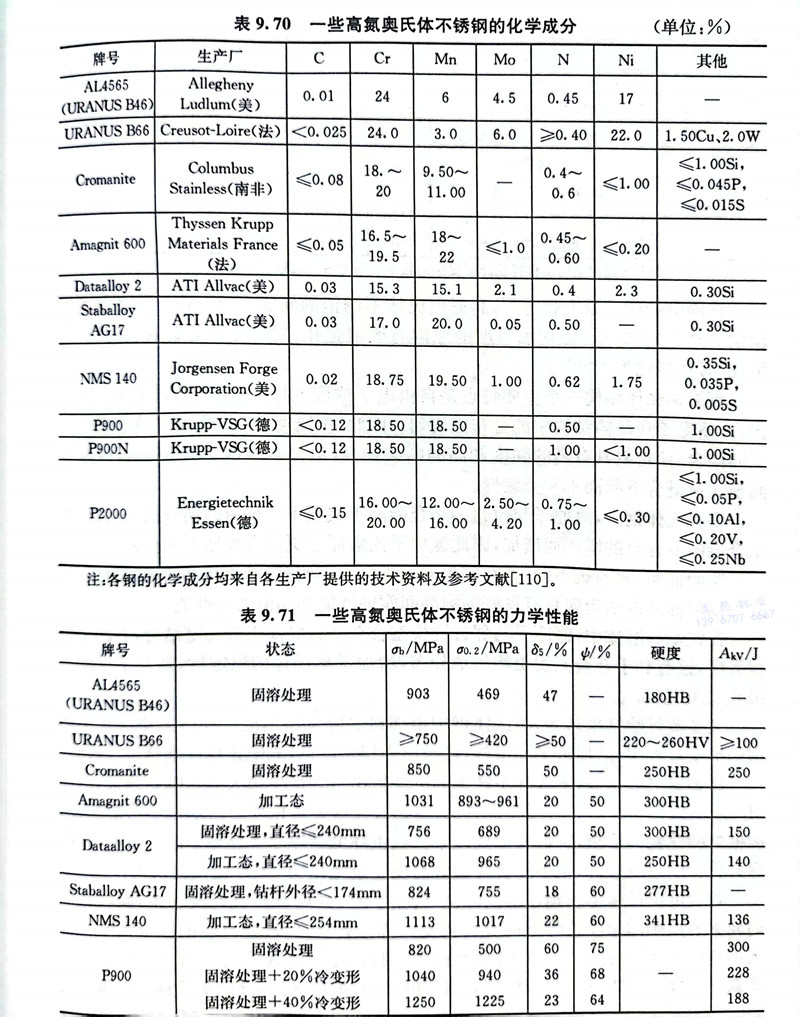

 P900、P900N钢制造工艺如下：经加压电渣重熔的钢，先进行热锻，再进行热冲孔，对锻后的毛坯进行粗加工，固溶处理，在6000t的压力机上进行冷扩以达到要求的冷变形量，进行消除应力的热处理，精加工。P900、P900N钢经上述工艺处理后的力学性能见表9.71。P900、P900N钢在潮湿的条件下工作可以避免应力腐蚀开裂。
