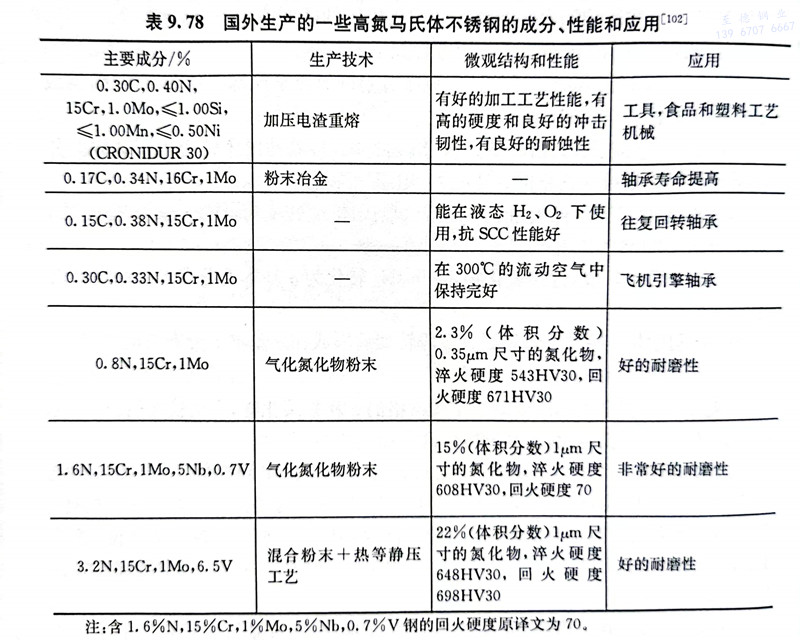

商业牌号为CRONIDUR 30的钢系Essen公司的产品，采用加压电渣重熔炉生产，热加工温度为1200～1000℃。该钢具有高的淬透性，其TTT曲线与图9.16所示的13Cr钢相似，但更稳定，最短孕育期约为103s（720℃），临界点：Ac1＝829～866℃、Ms＝66℃。热处理时为保持钢中氮含量的稳定，应控制炉内的气氛，保持一定的氮分压。
CRONIDUR 30 不锈钢的退火温度为780～820℃，6～8h，炉冷或空冷，退火后的硬度为200～240HB。该钢的淬火加热温度为1000～1030℃，油冷或空冷；淬火温度超过1000℃后，残余奥氏体含量迅速增加；淬火温度超过1010℃时，其后应进行-80～-196℃的冷处理，以消除残余奥氏体；1000℃淬火后，回火温度应选择发生二次硬化的温度475℃，保温2h；回火后的硬度为58～60HRC，冲击功为62J。
CRONIDUR 30 不锈钢在淬火和消除应力退火（2×（150～220℃））后可以显著改善其抗腐蚀性能，或者淬火后经不高于500℃的回火后亦可具有良好的耐蚀性能。
CRONIDUR 30 不锈钢可用于制作轴承、切削刀具、滚动螺旋齿轮轴、钻具、塑料挤压机零件、紧固件等。
