1. 基础设计阶段
①. 根据项目规定确定配管设计范围、进度要求，确定基础设计深度要求。
②. 估算工作量，确定专业设计负责人、设计人、校核人和审定人等人力资源。
③. 制定配管设计工程规定，如装置布置规定、管道布置规定、管道材料等级规定、管道隔热设计规定、设备及管道涂漆规定等资料。
④. 管道应力工程师对需要进行应力计算的管道编制临界管道一览表。
⑤. 管道材料工程师根据工艺系统专业的管道及仪表流程图和管道数据表编制管道材料等级规定。如需要3D配管设计，则需要编制管道材料数据库。
⑥. 设计主要管道走向图。在基础设计的前期阶段，需要对高温、高压、低温、大口径不锈钢管道及影响设备布置的管道，进行初步的管道走向研究。
⑦. 确定管廊的宽度、层数和标高，设计管廊管道走向图。
⑧. 提出基础设计阶段结构、建筑条件。
⑨. 如果是3D配管设计，3D模型内一般需达到30％阶段设计深度。
⑩. 提出基础设计阶段管道材料汇总表。
⑪. 绘制基础设计管道布置图。
⑫. 参加基础设计审查会，在基础设计审查会上，业主审查基础设计图纸文件。根据审查意见，对图纸文件进行补充修改后，作为详细工程设计的依据。
2. 详细设计阶段
①. 将设备布置图提供给有关专业，完善详细设计阶段管道材料等级等工程规定。
②. 将装置进行分区，确定分区设计人、校核人和审核（定）人。
③. 根据设备装配图以及各专业互提条件的基础上（如平台梯子、开洞、预埋件、设备基础、结构、仪表电气、管口方位等资料）深化完善管道布置图。
④. 如果是3D配管设计，在配管提出结构载荷等设计条件后，通常需达到60％阶段设计深度，有的项目要开展60％阶段审核会。
⑤. 管道材料工程师提出MR文件、特殊管件图，管道应力专业工程师对管道柔性进行校核、计算，提出弹簧架、特殊管架等条件。
⑥. 设计管道轴测图。
⑦. 设计蒸汽、热水伴热站布置图，编制管道伴热连接表。
⑧. 如果是3D配管设计，在配管的详细设计即将结束、准备出正式施工图纸文件前，通常需达到90％阶段设计深度，有的项目要开展90％阶段审核会。
⑨. 在详细设计结束时，管道材料工程师进行管道材料汇总，此次材料统计是配管专业所用全部材料（包括辅助材料）的最终汇总。
⑩. 完成施工版设备布置图、管道平面布置图、轴测图等设计文件，编制图纸目录和详细设计说明书。管道设计说明书应包括管道的设计原则、设计思路、执行规范、典型配管研究、典型的管道柔性设计数据、与仪表专业的分工、识图方法（图例）、施工要求、采购要求、其他要说明的问题等。
⑪. 设计文件整理校审会签签署。
⑫. 对详细设计文件存档，打印蓝图发送到施工现场。
⑬. 到施工现场进行设计交底。

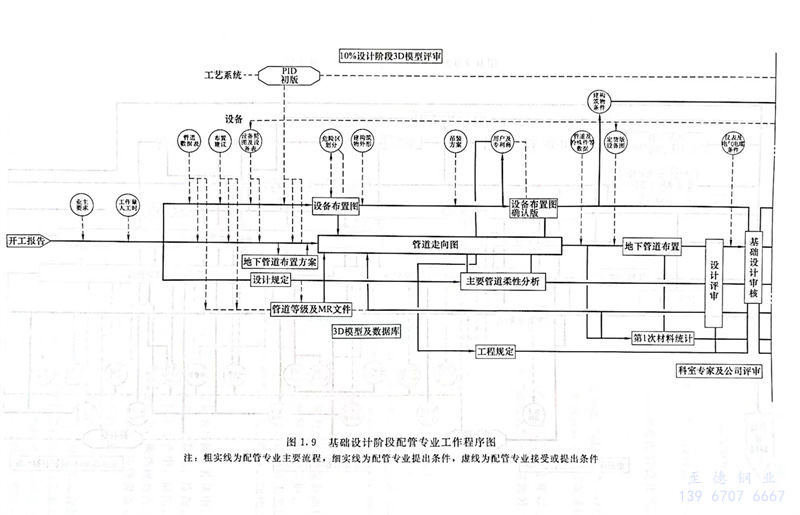

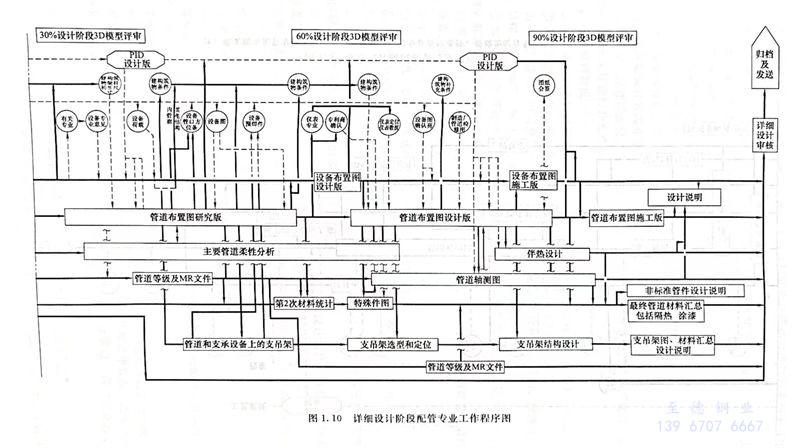

基础设计阶段配管设计一般工作流程如图1.9所示，详细设计阶段配管设计一般工作流程如图1.10所示。
工程应用：配管设计文件编号错误引起施工漏项
配管设计详细设计图纸文件，编号排序编制正确，才能让现场施工人员方便地找到。某项目，因配管设计文件入库存档环节没有认真完成，设计文件编号和排序较乱，连配管设计人自己都不能快速地找到某些图纸文件，造成施工现场漏施工部分管道，到“三查四定”时才发现。
