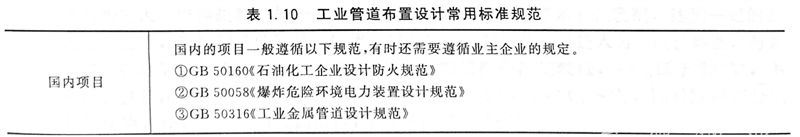

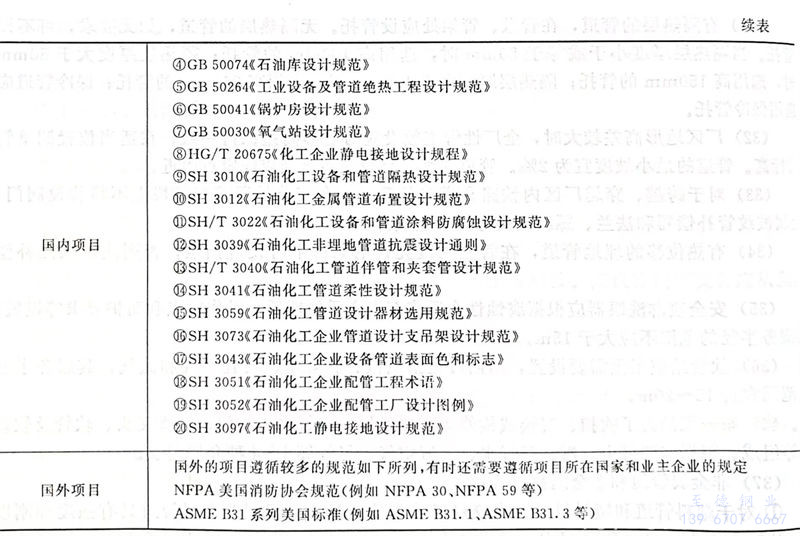

工业管道布置设计常用的标准规范



工程应用：设计文件罗列规范过多引起的设计错误


  某石化项目的设计文件，工程规定内罗列了配管设计常见的GB、SH、SY、DL、ASME等所有标准规范，这些规范是从参考资料、标准规范内摘抄过来的。其实，这些配管设计标准规范，有些规定相互间是不一致和矛盾的，需要根据所执行项目的特点和适用范围进行选择，再列举到具体项目的工程规定内。盲目地将所有的配管设计规范进行罗列，会造成设计不符合规范要求的错误。


工程应用：管道分类分级错误引起的施工检测错误


  某工程的工艺管线数据表内，火炬管线含有30％的硫化氢，应该为GC1类压力管道，却被设计人员错误地划分为GC2压力等级，造成施工检测时的检测比例偏低，不符合国家有关规范的强制要求，在施工结束后才发现错误，经过重新施工检测才算弥补了错误，给工程设计和施工企业造成了很大的损失。


工程应用：工程企业压力管道资质盖章错误实例


  国内某工程企业，50张A1＃消防水管道平面布置图盖了企业的压力管道设计资质章，实际上消防水管道不属于压力管道，不用盖企业的压力管道设计资质章。
