热水直埋管道配管设计器材选用问题与工程应用

  浙江至德钢业有限公司技术工程师发现作为石化装置配管设计人员，很少将蒸汽管道、热水管道进行埋地设计，而配管设计人员，不会做热力管道的直埋设计，而是挖掘地沟，将热力管道挂在沟壁上，盖上盖板，则认为是布置在地面以下了。但设计成本和安全性不太好，不如直埋设计。

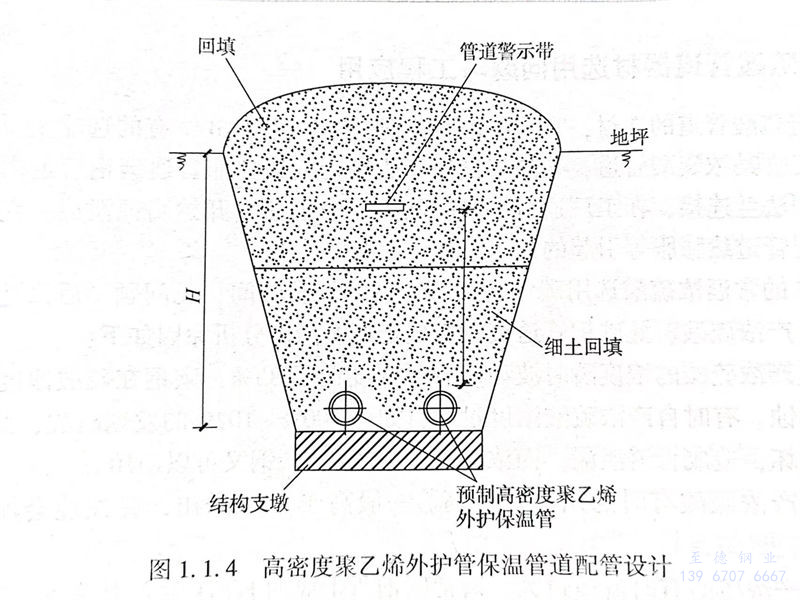

  某DN1600热水供水回水管道布置在管廊上选用了普通碳钢材料，其中有一段200m的管廊无空间布置，只能直埋在管廊下面。直埋热水管道需要解决隔热层不能进水和热水管道的热补偿问题，地上管道的选材就不适用地下直埋了。直埋热水管道通常有钢套钢管道和钢管外套高密度聚乙烯管道，各有优缺点。钢套钢热水管道直埋设计见《工业管道配管设计与工程应用》一书详述。高密度聚乙烯外护管保温管道配管设计如图1.1.4所示。

  国外执行某工程，某热水管道直埋选用了GB管道器材，工作钢管选用了Φ1219 PIPE，SAW，LGS BE GB／T 9711 PSL2 L245N SH／T 3405。硬质聚氨酯泡沫塑料预制直埋保温管，GB／T 29047高密度聚乙烯外护管ф1400。
