等离子弧焊接是借助于水冷喷嘴对电弧的拘束作用，从而获得较高能量密度的等离子弧进行焊接的方法。
1. 电弧能量集中且温度高，焊接过程中电弧稳定，焊接速度快。可以缩小焊接接头热影响区且焊接变形小，还能提高焊缝内在和外部质量，使焊接接头力学性能和耐蚀性均优于钨极氩弧焊。
2. 电弧呈圆柱形且挺直性好，弧长变化对焊件表面加热点的能量密度影响小，不会由于弧长的改变而影响焊缝成形。等离子弧焊喷嘴到焊件之间距离高达6.4mm，弧柱仍不会飘移。
3. 当焊接电流减小到0.1A时，电弧仍能稳定燃烧，并保持良好的挺度和方向性。
4. 钨极缩于喷嘴内，可减少钨极对焊缝的污染。
5. 穿透性等离子弧焊接时，焊件不开坡口，背面无衬垫，可实现单面焊双面成形。但此时不适宜手工操作，灵活性不如手工钨极氩弧焊。
6. 设备较复杂，工艺参数多，匹配要求较严格，喷嘴使用寿命较短且气体耗量较大，只宜在室内焊接。
等离子弧焊与钨极氩弧焊一样，有手工操作和机械操作之分；也有不加填充焊丝与加填充焊丝之分。
等离子弧焊接按焊缝成形机理，可分为：
1. 大电流等离子弧焊接
大电流等离子弧焊接分穿透型和熔透型两种方法：
a. 穿透型等离子弧焊
它是以电弧在熔池前穿透工件形成小孔，随着热源移动在小孔后形成焊道的一种焊接方法，又称穿孔焊或锁孔焊。
在焊接厚度大于2.0mm以上的奥氏体型不锈钢焊件时，利用高温等离子弧将焊件待焊处加热熔化至烧穿，如果焊接参数调节适当，可以穿透工件形成小孔。此小孔面积较小，熔化金属靠表面张力托住而不至于从小孔中跌落，这就是等离子弧焊接小孔效应。在焊接厚2.5～8.0mm的奥氏体型不锈钢板时，可以不开坡口，不留间隙或留间隙小于0.5mm，依靠小孔效应实现单面焊双面成形。这种焊接方法，目前只适用平焊位置对接焊。待焊处的正、反面均通保护气体，收弧时要填满小孔。填满小孔主要靠焊接电流和离子流气流同时衰减或先后衰减，才能消除弧坑和下凹坑。
b. 熔透型等离子弧焊
这种等离子弧在焊接过程中只熔化焊件而不产生小孔效应，焊缝成形机理与钨极氩弧焊类似。有人称这种方法为熔入式或熔融式等离子弧焊。
这种焊接方法主要用于薄板单面焊双面成形的焊缝或者厚板多层焊。
大电流等离子弧焊接时，焊接参数比钨极氩弧焊多，焊接参数除了焊接电流、电弧电压外，还有等离子气流、保护气体的成分、气体流量以及喷嘴形状和孔径、长度以及喷嘴到焊件距离等。其中，焊接电流、焊接速度和等离子气体流量的匹配尤为重要，直接影响焊接接头的成形和焊缝表面的质量。
表3-40、表3-41为穿透型和熔透型等离子弧焊接奥氏体不锈钢的焊接参数。
2. 微束等离子弧焊接及脉冲等离子弧焊接
焊接电流小于30A的熔透型等离子弧焊称为微束等离子弧焊。从20世纪70年代开始用小电流等离子弧焊接超薄壁件和细丝钢等，焊接电流可小到0.2A，焊接奥氏体型不锈钢件最薄的厚度为0.01mm。微束等离子弧焊接的特点是通过电弧的压缩，导致电弧柱集中为一条细线，虽然焊接电流很小，电弧仍十分稳定，熔池很小，热影响区很窄，它不利用小孔效应，就能够对超薄件实现快速焊接。
与大电流等离子弧焊一样，微束等离子电弧也是靠水冷式焊枪（即等离子弧发生器）产生的。焊枪是关键部件，电极和喷嘴的孔都很细小，所用离子气流较小，一般均用纯氩。焊接奥氏体型不锈钢时，保护气体有氩加氢［φ（H2）＝2％～8％］的混合气体，这对防止金属的氧化有很好的效果，同时也提高热效率，并使弧柱收缩得更细。

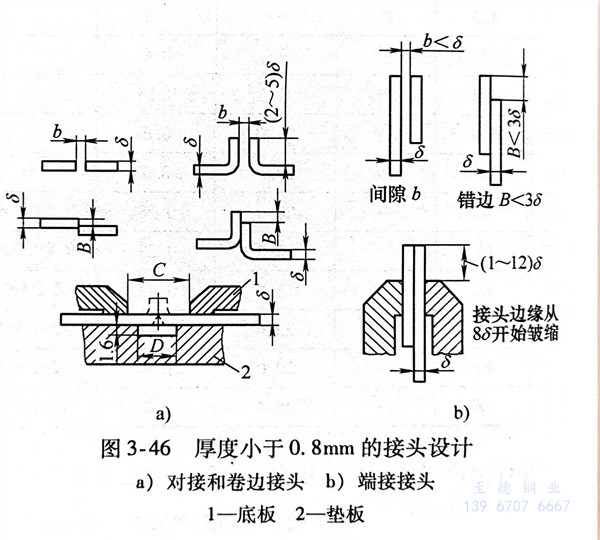

微束等离子弧焊接可以采用手工操作，但为了保证焊接接的质量，应尽可能地采用机械操作。厚度小于0.8mm的焊接接头设计与装配要求如图3-46所示和见表3-43。表3-44为微束等离子弧焊接奥氏体型不锈钢的焊接参数，仅供参考。
为了使焊接薄壁件及超薄壁件的质量更有保证，目前发展到采用脉冲等离子弧焊接。它与前面所述的脉冲气体保护焊一样，可以调节基值电流、脉冲电流、脉冲宽度和频率等焊接参数。
