一、概况
凤宝管业有限公司φ89mm连轧机组是国产首套六机架三辊连轧机组，设计产量25万吨／年，由中冶赛迪设计制造。热轧区主要设备由环形炉、锥形辊导板穿孔机、六机架三辊限动芯棒连轧管机（单侧向换辊）、28架张力减径机及相关辅助设备组成。在智能化方面：采用三辊连轧机工艺计算模型、孔型设计有限元设计模型、速度计算模型和CEC控制模型等，实现全线工序数模生产控制，使生产过程稳定可靠。
二、产品规格和主要品种
产品规格范围为：直径Φ32～114mm；壁厚为3．
主要品种为：高压锅炉管、油管、轴承管、臂架管、机加工管等，部分品种和规格可替代冷加工管。2017年12月18日正式投产，投产第一年即达到设计产能20万吨，取得了良好的经济效益。

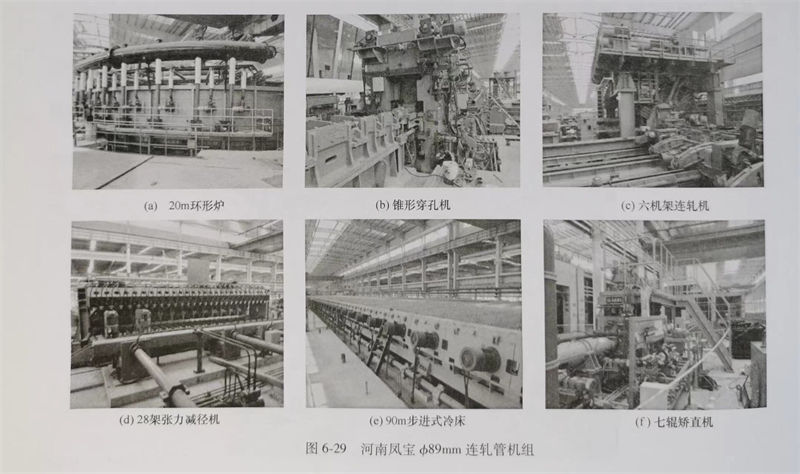

（a）20m环形炉
（b）锥形穿孔机
（c）六机架连轧机
（d）28架张力减径机
（e）90m步进式冷床
（f）七辊矫直机
图6-29 河南凤宝φ89mm连轧管机组
三、主要设备技术参数
1. 连轧管机参数包括：
机架间距：755mm＋1165mm＋755mm＋1165mm＋755mm；
轧辊名义直径：1～4机架ф620mm（最大）；
1～4机架Φ570mm（最小）；
5～6机架φ560mm（最大）；
5～6机架φ510mm（最小）；
轧机入口速度：1.5m／s（极限规格1.1m／s）；
最大轧制力：1～4架185t，5～6架120t；
主电机转速：800／1200r／min；
主电机功率：1机架 3×250kW；2～4机架3×400kW；5～6机架3×160kW；
连轧后荒管外径：φ128mm；
荒管壁厚：3.7～11.1mm；
荒管长度：9.8～26.9m。
2. 3机架三辊脱管机参数包括：
轧辊直径：φ380mm；
机架间距：360mm；
单辊最大轧制力：20t；
最大脱棒力：15t；
脱管机主电机功率：1×350kW；
脱管后外径：φ120mm；
壁厚：3.8～11.4mm；
长度：10.3～28.0m。
3. 28机架三辊张力减径机参数包括：
轧辊名义直径：φ300mm；
单机架最大减径率：5.1％；
最大总减径率：73.5％；
最大入口速度：1.5m／s；
最大轧制压力：130千牛／架；
张减机主电机功率：28×160kW；
外径热尺寸：φ32.32～89.89mm；
壁厚热尺寸：3.03~12.12mm;
长度热尺寸：13.4～90.0m。
