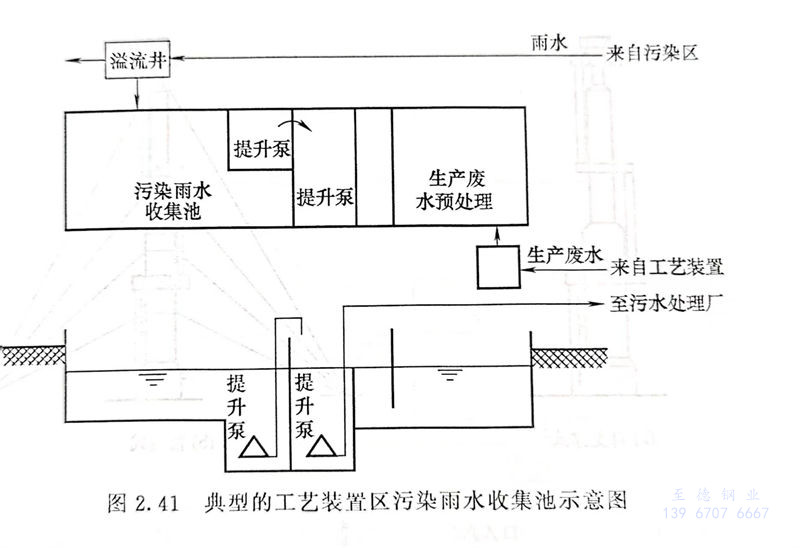

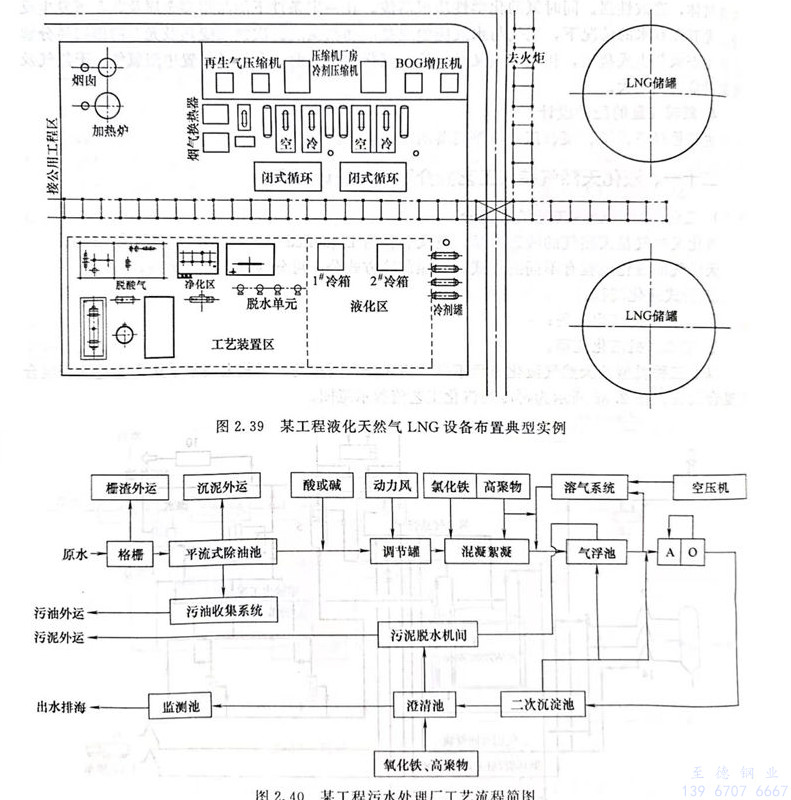

某工程污水处理厂工艺流程简图如图2.40所示，典型的工艺装置区污染雨水收集池示意图如图2.41所示。
1. 生产污水的收集
a. 对于不需预处理且自身有压力连续排放的生产污水，可直接通过生产污水管线送到污水处理厂处理。
b. 对于间断排放的没有压力的生产污水，经地下管道收集，靠重力送到装置内污水调节池，由泵提升定量地通过生产污水管线送到污水处理厂处理。
c. 对于排水水质不能满足污水处理厂接管标准的污水，需经过预处理满足接管指标后才能送到污水处理厂进一步处理。
2. 污染雨水的收集
a. 装置污染雨水的收集 装置（单元）污染界区的污染雨水，经重力管渠收集进入污染雨水池，然后用泵定量地送到污水处理厂处理。
对于含油量过高，不能满足污水处理厂接管指标的污染雨水，还需经过除油预处理后才能送到污水处理厂进一步处理。
污染雨水池的有效容积按照一次降雨的污染雨水总量考虑。
污染雨水量按污染面积与其15～30mm降雨深度的乘积计算。
污染雨水池的设计应考虑后期清净雨水的分流措施。
b. 罐区污染雨水的收集 罐区内的泵区、阀区的雨水按全部为污染雨水考虑，污染雨水量按一次最大降雨量与污染面积的乘积计算。
