1. 材料化学成分
铸铁管件的磷含量应不大于0.40％，硫含量应不大于0.12％。
2. 力学性能
a. 抗拉强度
铸铁管件的抗拉强度应不小于1.4 MPa。
b. 硬度
当铸铁管件在切削、钻孔有困难而发生异议时，应进行硬度试验。要求管件表面硬度应不大于230 HB；管件中心部分硬度应不大于215 HB。
3. 工艺性能
a. 水压试验

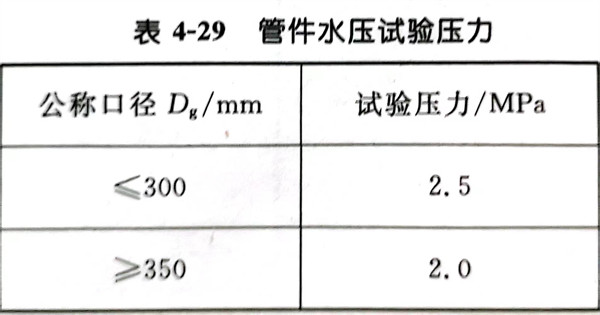

管件应进行水压试验。水压试验压力见表4-29。
b. 气密性试验
管件用于煤气管道时，如需做气密性试验，其试验方法由供需双方协商规定。
4. 表面质量
管件内外表面必须光洁，不允许有裂缝、冷隔、蜂窝及其他任何妨碍使用的明显缺陷。
受铸造工艺的限制和影响，但又不影响使用的铸造缺陷允许存在。
管件上局部薄弱处应不多于两处。局部减薄后的厚度应不小于同口径离心直管G级的最小厚度。受减小壁厚影响的面积应小于内腔截面积的1/10。
征得需方同意，局部缺陷可予修补。但修补后的管件必须重新进行水压试验。
5. 涂覆
a. 管内、外表面可涂沥青质或其他防腐材料。若要求内表面不涂涂料时，则由供需双方协商决定。
b. 涂料应不溶于水，不得使水产生臭和味，有害杂质含量应符合卫生部饮用水的有关规定。
c. 涂涂料前，管件内、外表面应光洁，并无铁锈、铁片。
d. 涂料涂好后，管件内、外表面应光洁，涂层均匀、粘附牢固，并不因气候冷热而发生异常。
