1. 接口连接安装结构

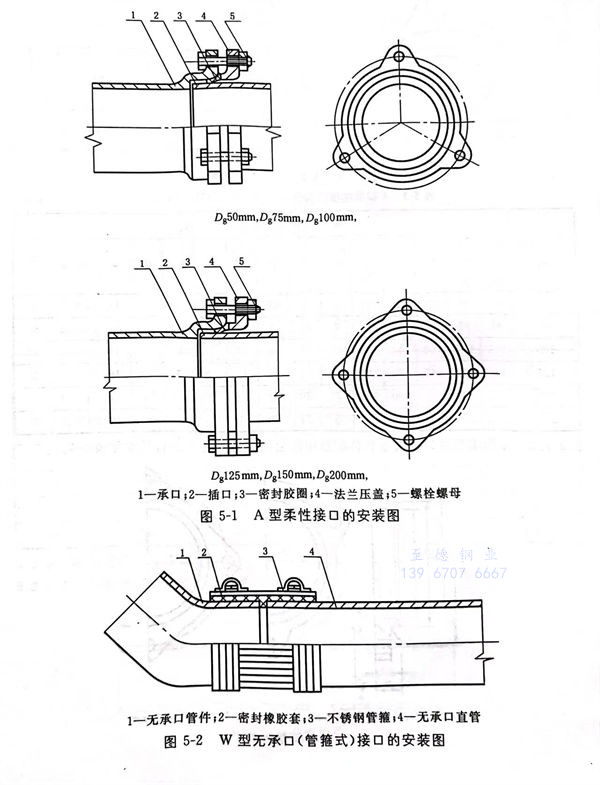

a. A型柔性接口的安装结构图见图5-1。
b. W型无承口（管箍式）接口的安装结构图见图5-2。
2. A 型柔性接口直管

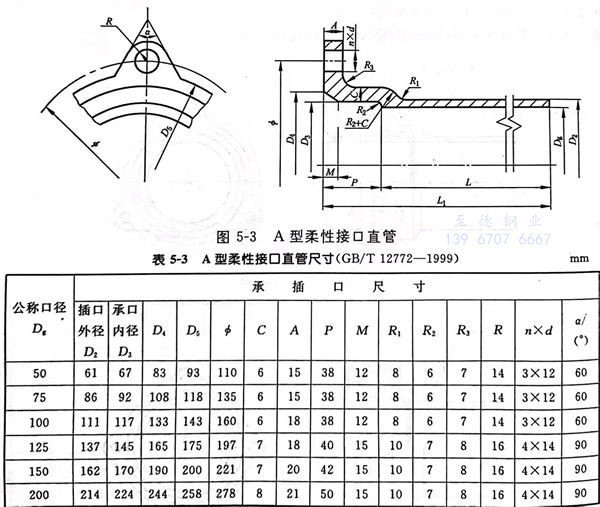

a. A 型柔性接口直管型式见图 5-3 ，尺寸见表 5-3 。

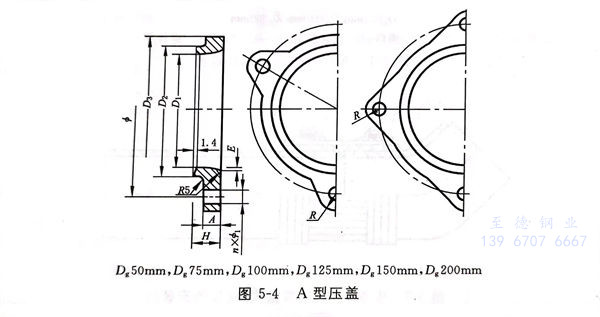

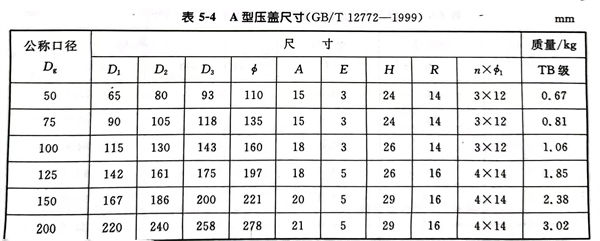

b. A 型柔性接口直管及管件配套用法兰压盖型式见图 5-4 ，尺寸见表 5-4 。

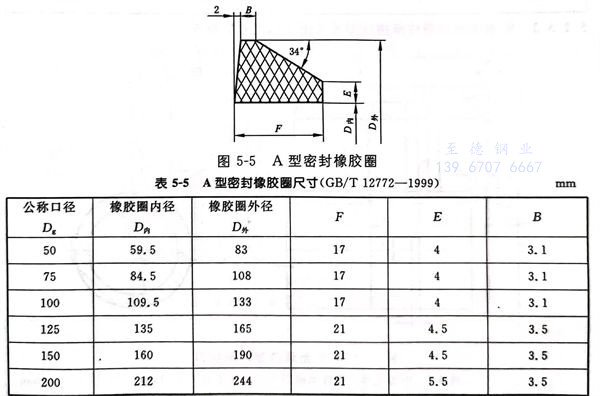

c. A 型柔性接口直管及管件配套用密封橡胶圈型式见图 5-5 ，尺寸见表 5-5 。
3. W 型无承口直管及管件

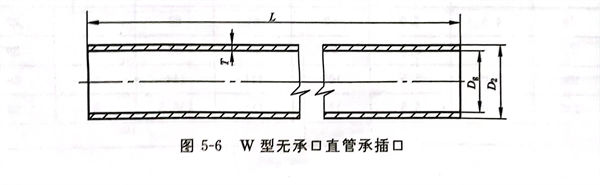

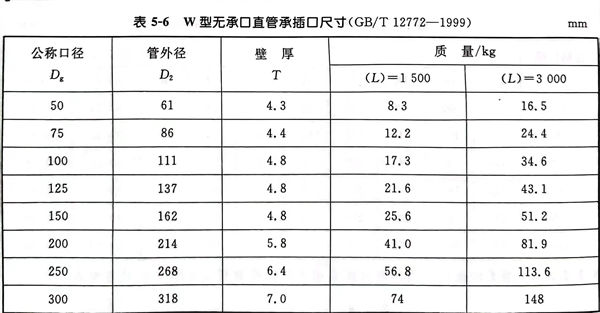

a. W 型无承口直管承插口型式见图 5-6 ，尺寸见表 5-6 。

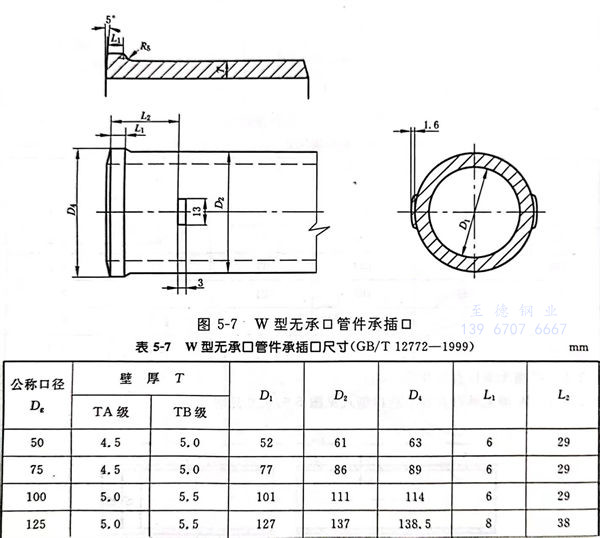

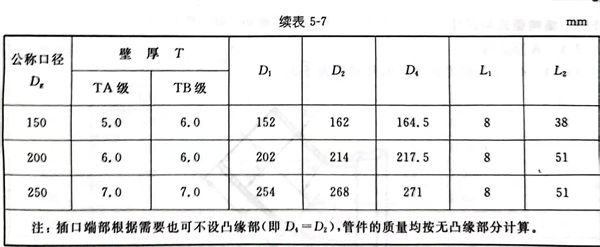

b. W 型无承口管件承插口型式见图 5-7 ，尺寸见表 5-7 。
c. W 型无承口连接管箍由供需双方协商确定。

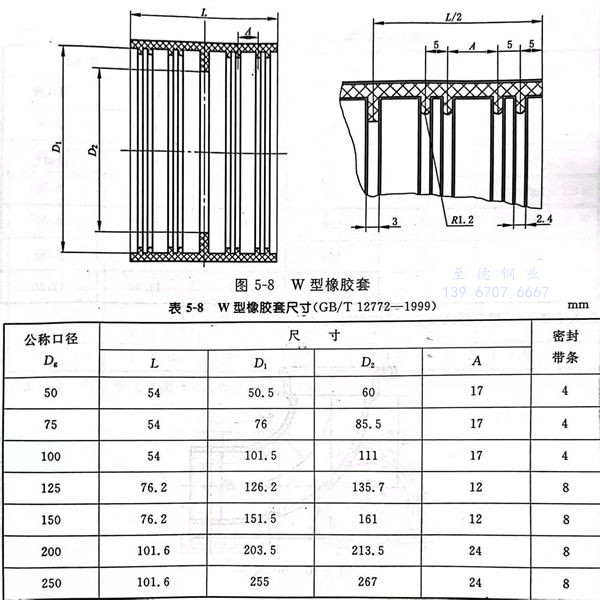

d. W 型无承口连接外箍的密封橡胶套型式见图5-8，尺寸见表5-8。
