排水用灰铸铁A型管件结构型式与尺寸如下：

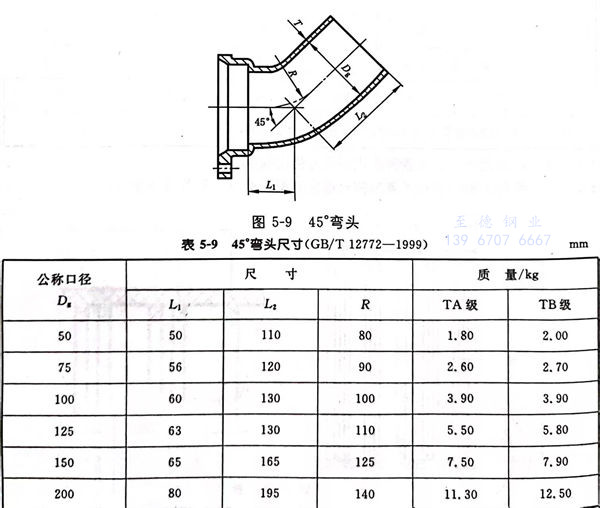

45°弯头型式见图 5-9 ，尺寸见表 5-9 。

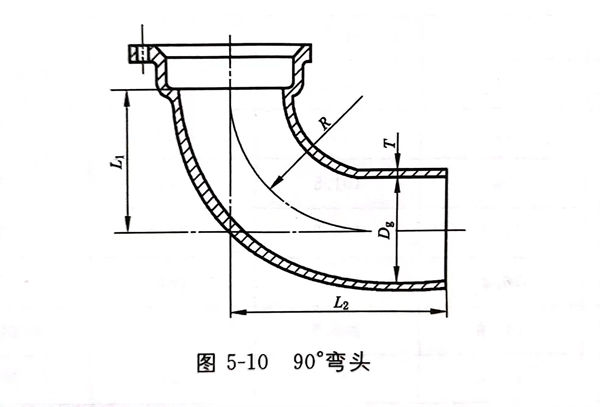

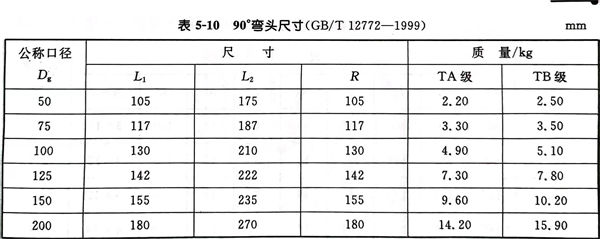

90°弯头型式见图 5-10 ，尺寸见表 5-10 。

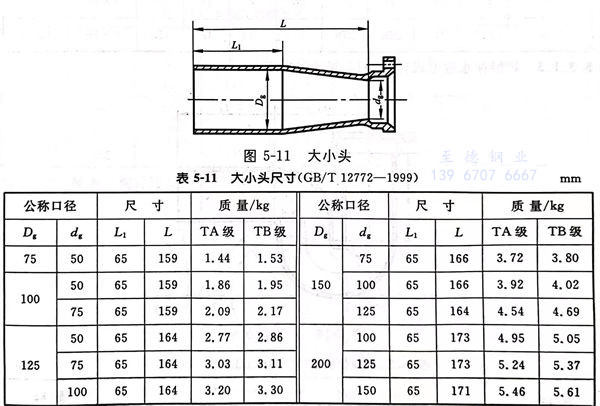

大小头型式见图 5-11 ，尺寸见表 5-11 。

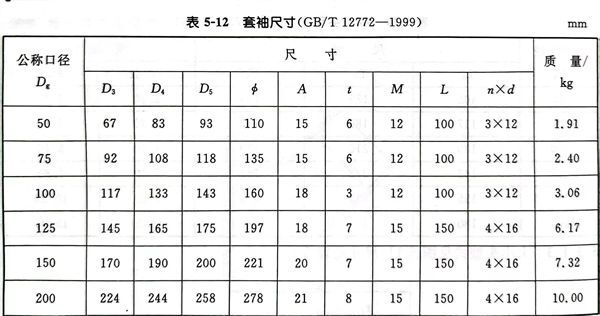

套袖型式见图 5-12 ，尺寸见表 5-12 。

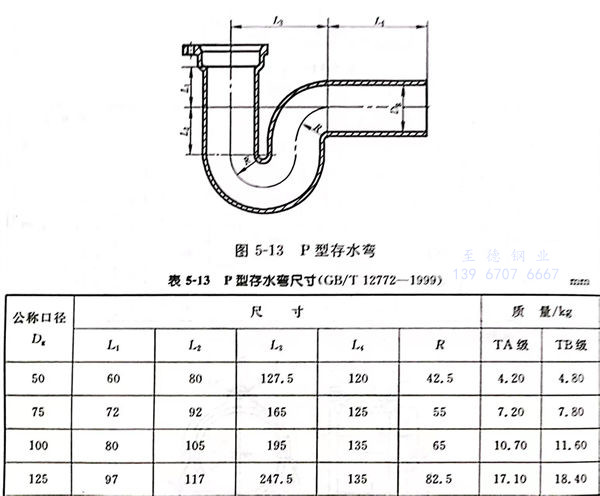

P 型存水弯型式见图 5-13 ，尺寸见表 5-13。

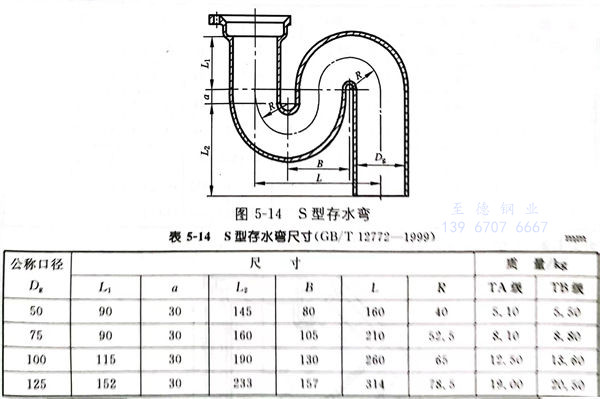

S 型存水弯型式见图 5-14 ，尺寸见表 5-14。

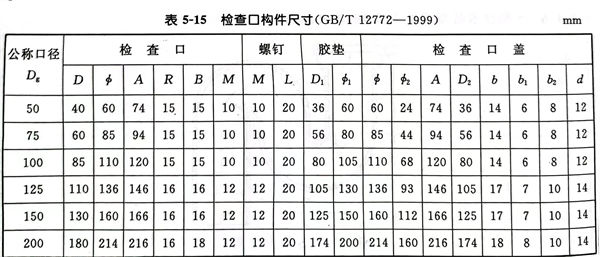

检查口构件图型式见图 5-15，尺寸见表 5-15。

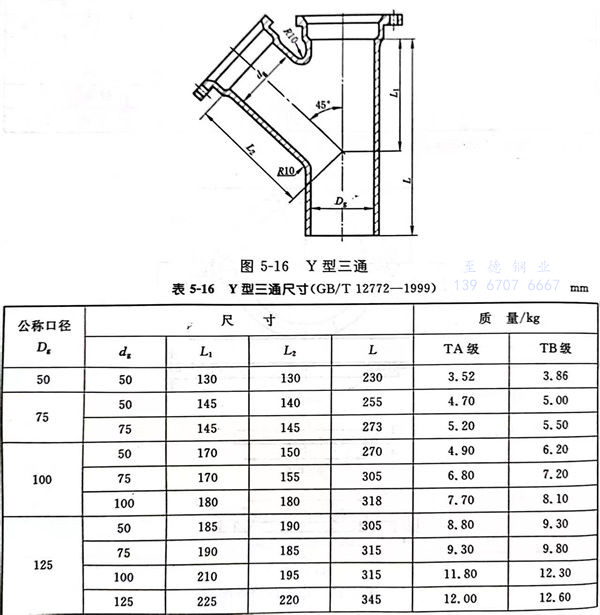

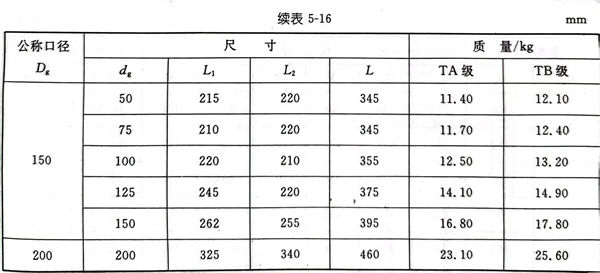

Y型三通型式见图 5-16，尺寸见表 5-16。

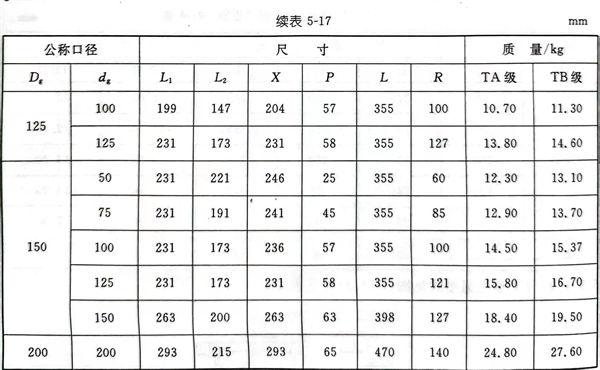

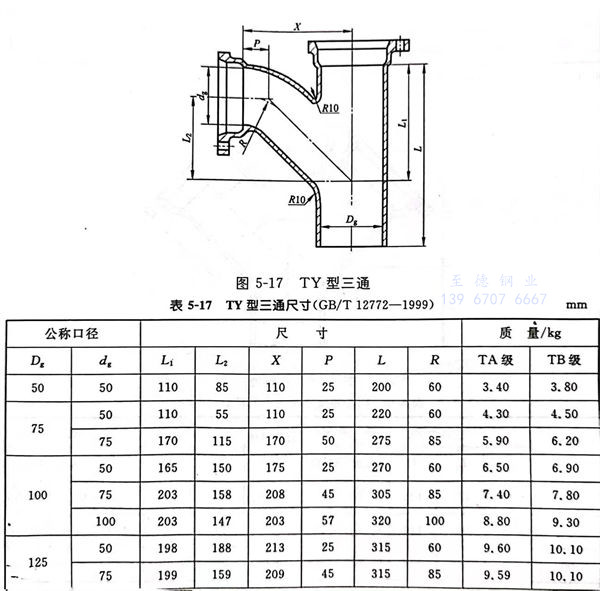

TY型三通型式见图 5-17，尺寸见表 5-17。

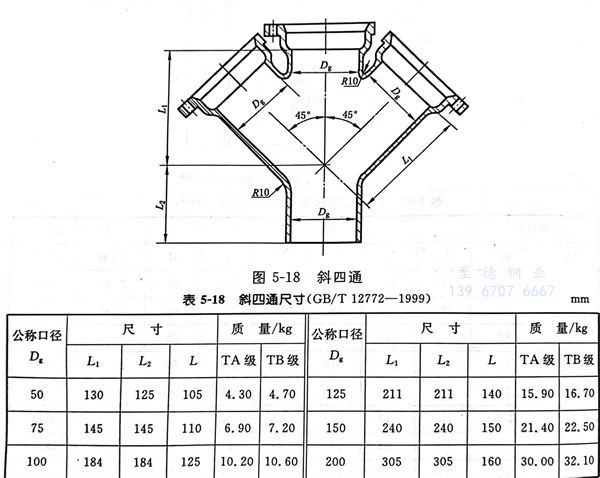

斜四通型式见图 5-18，尺寸见表 5-18。

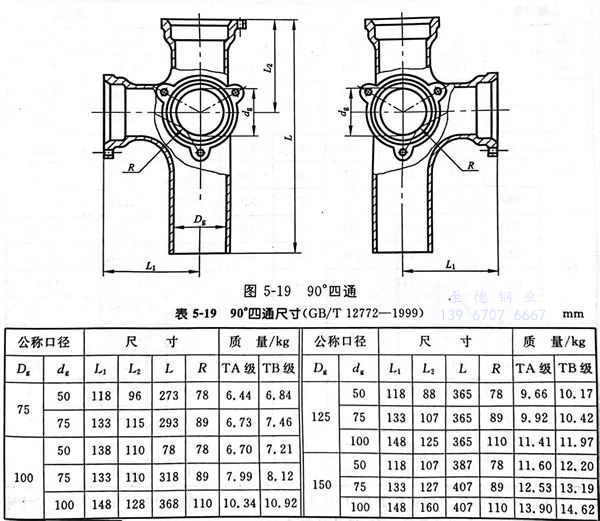

90°四通型式见图 5-19，尺寸见表 5-19。

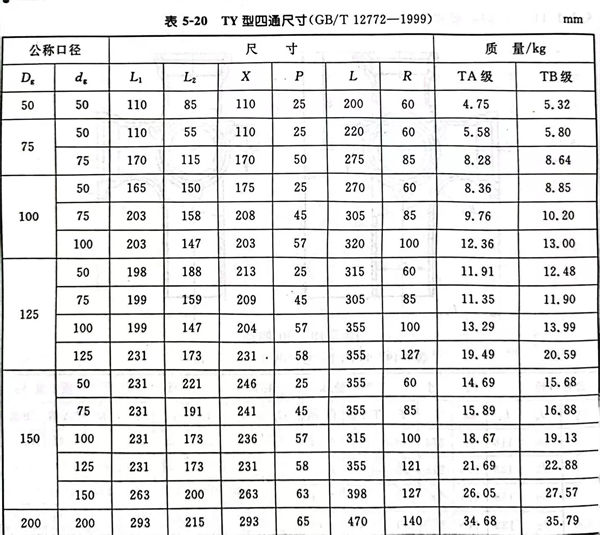

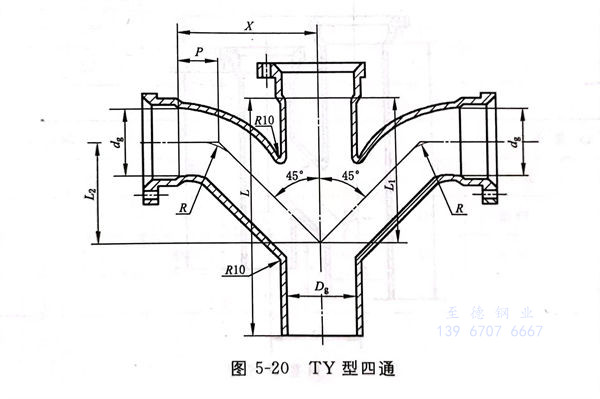

TY型四通型式见图 5-20，尺寸见表 5-20。

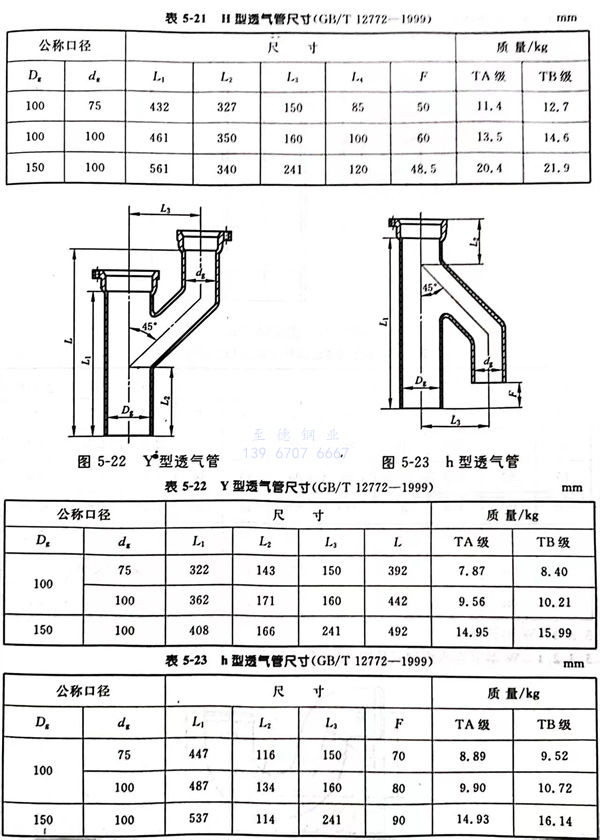

H型透气管型式见图5-21，尺寸见表5-21；Y型透气管型式见图5-22，尺寸见表5-22；h型透气管型式见图5-23，尺寸见表5-23。

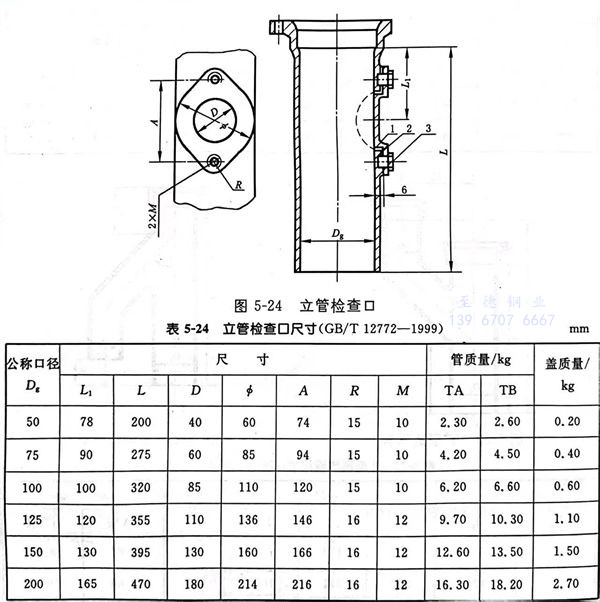

立管检查口型式见图 5-24，尺寸见表 5-24。
