球墨铸铁承管及管件技术要求明细如下：
一、力学性能
1. 抗拉强度及伸长率

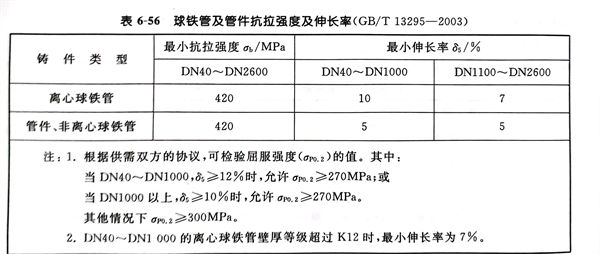

球铁管及管件的抗拉强度和伸长率见表6-56。
2. 布氏硬度
直管、管件和附件的硬度是指用标准的工具可以对其进行切割、钻孔、打眼和／或机械加工的硬度。如有争议，可进行硬度试验。
离心球铁管的布氏硬度值不得超过230HB，非离心球铁管、管件和附件的布氏硬度值不得超过250HB。焊接部件的焊接受热区的布氏硬度值可高些。
二、与饮用水接触的材质要求
球铁管、管件和附件无论长期还是短期用于生活用水安装铺设，这些部件都不应对该种生活用水产生有害影响。水质应符合GB/T 17219《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。
三、密封要求
1. 管和管件的密封性
a. 水压试验压力

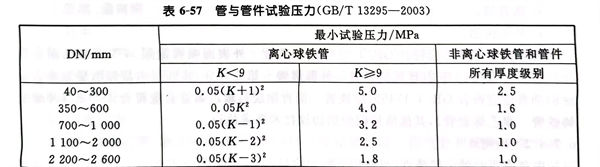

所有管与管件都应进行水压试验，试验过程中不应有渗漏、出汗。管与管件试验压力见表6-57。
b.气密性
燃气用管和管件应进行气密性试验。试验压力不得小于0.6MPa，目测应无泄漏。
2. 柔性接头的密封性
球铁管及管件的所有柔性接头的设计应符合6.7.3条所规定的要求。如果柔性接头已试验过，厂方有检验报告，且至少成功使用了10年，只需在对接头性能上有不利影响的设计上进行型式性能试验。
接口设计应进行密封试验，以保证在内外压力下即使是最不利的铸造公差和接头运动条件，也能密封完好。
a. 内部压力
内压下接头密封型式试验的试验压力应不小于允许试验压力（PEA），接头在下列两种情况下不得有渗漏：
接头应平直，受到剪切时：剪切力（单位为牛顿）不小于30倍的DN；
接头偏转：试验偏转角度为厂方说明书中最大允许偏转角，对于DN40～DN300，不小于3°；对于DN350～DN600，不小于2°；对于DN700～DN2600，不小于1°。
b. 外部压力
外压下接头密封试验的试验压力不小于0.1MPa，接头在受到不小于30倍的DN的剪切力时不得有渗漏。
四、球铁管、管件及附件涂覆
一般情况下，管子和管件内外表面都应有涂层。涂覆前内外表面应无铁锈和杂物。涂覆后内外表面应光洁，涂层均匀，粘附牢固，不因气候冷热而发生异常。
1. 外涂层
根据使用时的外部条件，可使用下列涂层：
a. 外表面喷涂金属锌；
b. 外表面涂刷富锌涂料；
c. 外表面喷涂加厚金属锌层；
d. 聚乙烯管套；
e. 聚氨酯；
f. 聚乙烯；
g. 纤维水泥砂浆；
h. 胶带；
i. 沥青漆；
j. 环氧树脂。
外表面喷锌涂层应符合GB／T 17456《球铁管 外表面喷锌涂层》，外表面涂刷富锌涂料应符合ISO 8179-2《球墨铸铁管 外部镀锌 第2部分：装饰层用富锌涂层》，外表面涂刷沥青漆应符合GB／T 17459《球铁管 沥青涂层》，聚乙烯管套应符合ISO 8180《球墨铸铁管 聚乙烯套管》，其他涂层则根据协议技术要求执行。
2. 内衬
根据使用时的内部条件，可使用下列内涂层：
a. 普通硅酸盐水泥（有或无掺合剂）砂浆；
b. 高铝（矾土）水泥砂浆；
c. 矿渣水泥砂浆；
d. 带有封面层的水泥砂浆；
e. 聚氨酯；
f. 聚乙烯；
g. 环氧树脂；
h. 环氧陶瓷；
i. 沥青漆。
内衬水泥砂浆应符合GB/T 17457《球铁管 水泥砂浆离心法衬层》，水泥砂浆内衬在养生28天后的抗压强度应不小于50MPa。内涂刷沥青漆应符合GB/T 17459《球铁管沥青涂层》，其他涂层要求则根据协议技术要求执行。
五、接口配套件要求
1. 压兰
a. 压兰的材质应为球墨铸铁；
b．压兰的抗拉强度。≥420 MPa，伸长率δ5≥5％；
c. 压兰与胶圈接触面应平整光滑，不允许有尖角凸起，其余各部位的各种铸痕深度不大于2mm；
d. 压兰不允许有掉角缺棱，法兰盘上冷隔深度应不大于2mm；
e. 压兰表面涂覆材料与管体相同。
2. 螺栓及六角螺母
a. 螺栓和六角螺母的材质应为球墨铸铁；
b. 螺栓和六角螺母抗拉强度oь≥420MPa，伸长率δ5≥5％；
c. 表面不得有气孔、砂眼等铸造缺陷；
d. 飞边、毛刺应磨光修平；
e. 螺纹尺寸精度应符合GB/T 197《普通螺纹 公差与配合》中的中等精度等级；
f. 螺母的螺孔与外六方的同轴度为Φ1.5；
g. 螺栓及六角螺母的不加工部位精度应不低于GB／T 6414《铸件尺寸公差》中CT12级精度。
3. 胶圈、隔离圈、支撑圈、锁环
①. 胶圈、隔离圈
a. 材质
用于制造胶圈、隔离圈的材料有天然橡胶、丁苯橡胶、氯丁橡胶、丁腈橡胶、丁基橡胶、乙丙橡胶等，但材料中不得含有对输送介质和管材及橡胶圈性能有害的物质。具体用何种材料则根据设计要求由生产厂选择。
b. 物理性能
输送燃气用胶圈、隔离圈应符合 ISO 6447《橡胶密封件供气管和配件用密封环材料规范》的要求；给水用胶圈应符合ISO 4633《橡胶密封件 供水、排水和污水管道用密封垫 材料规范》的要求。
c. 胶圈、隔离圈成品的一般要求
胶圈、隔离圈应无气泡和影响使用性能的表面缺陷，胶边应保持在合理的最小程度。
②. 支撑圈
支撑圈的材质应为硬聚乙烯，牌号为50101H。
③. 锁环
a. 材质
SⅡ型接口锁环材质为15号低碳钢，DN200以下的锁环必须进行退火处理。锁环产品表面不得产生氧化皮。
b. 表面质量
锁环表面应进行发蓝、发黑处理，所处理的表面厚度不得小于0.5～1.0μm，且表面不得有花斑及锈迹。锁环不得扭曲，垂直于轴心线的面应在同一平面内。
