1. 管件的主要尺寸见7.2条。在没有规定最大或最小尺寸时，管件从端面到端面，端面到中心的尺寸偏差见表7-22。
注：活接头端面到端面和端面到中心的尺寸，由于管件公差和设计的综合影响，最后的装配结果可能不符合所给公差。

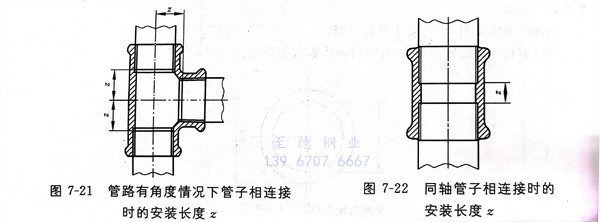

2. 安装长度（z）用作安装期间的帮助和指导，其准确性取决于7.3.1条中所给公差及GB／T 7306.1和GB／T 7306.2中规定的螺纹公差，在7.2条（即管件结构型式及尺寸）中给出的尺寸（z1、z2与z3）是管子端部到管件轴线（见图7-21）或管子端部之间的平均距离（见图7-22）。在管路有角度的情况下，管子相连接时的安装长度z1见图7-21。同轴管子相连接时的安装长度z1见图7-22。
这些安装尺寸给出的是端面到端面或端面到中心的尺寸减去平均配合长度计算得到的，平均配合长度是按GB／T 7306.1和GB／T 7306.2给出的尺寸加以圆整。平均配合长度见表7-23。
3. 扳手平面对边宽度尺寸，S取决于管件的设计，由制造方确定。
a. 管堵的平面应是方形的，其他小于或等于3/4管件的平面应是六边形的，大于3/4的管件的平面可以是六边形或八边形。活接头零件的平面（除连接螺母外）可以是六边、八边或十边形的。
b. 扳手平面的最小厚度见表7-24。对锁紧螺母任何形式的倒角均不应使扳手平面的厚度小于表7-24中给出的尺寸。
4. 螺纹
a. 管件螺纹应符合GB／T7306.1-2000《55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹》和GB／T 7306.2-2000《55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹》的规定，外螺纹为圆锥形（R），内螺纹可以是圆柱形（Rp）或圆锥形（Rc）。
b. 活接头螺母的螺纹与螺母配合的螺纹应符合GB／T 7307-2001《55°非密封管螺纹》的规定，允许采用公制螺纹，应符合GB／T 192-2003《普通螺纹 基本牙型》、GB／T 193-2003《普通螺纹 直径与螺距系列》、GB／T 196-2003《普通螺纹 基本尺寸》和GB／T 197-2003《普通螺纹 公差》中外螺纹6级、内螺纹7级的规定。锁紧螺母应符合GB／T 7307的规定。
c. 螺纹轴线夹角的极限偏差
管件螺纹的轴线应是精确的，测定角度的偏差不超过±0.5°。
d. 螺纹端面的倒角
管件螺纹端面必须倒角，内螺纹最小夹角为90°，端面倒角直径大于螺纹的大径。外螺纹最小夹角为60°，端面倒角的直径应小于端面螺纹的小径。
