一、管件材料
1. 管件应使用符合GB／T 9440《可锻铸铁件》的可锻铸铁材料（其他见7.4.1.2条），所用材料根据设计者的要求按下列牌号选取（见7.4.4.1条）：
KTB 400-05 或KTB 350-04用于白心可锻铸铁；
KTB 350-10或KTH 300-06用于黑心可锻铸铁。
2. 使用机械性能不低于7.4.1.1规定的其他黑色金属时，允许用于规格不大于3/8的直型管件，但不包括活接头在内。
二、热镀锌层
管件要求镀锌保护层时，应采用热镀锌工艺，并符合下列要求。
对于黑色金属材料的管件（见7.4.1.2条）选择的镀锌层可与订货方协定。
1. 在形成的锌层中，微量元素的百分比含量不允许超出下列规定的最大值：
铝（Al） 0.1%
锑（Sb） 0.01%
砷（As） 0.02%
铋（Bi） 0.01%
镉（Cd） 0.01%
铜（Cu） 0.1%
铅（Pb） 1.6％，个别情况下1.8％
锡（Sn） 0.1%
2. 镀锌层相关表面锌的质量不小于500g／㎡，以5件管件锌的质量作平均值，相当于平均覆盖厚度为70μm，个别样件不小于450g／㎡（63μm）。
3. 镀锌管件表面镀层应均匀连续，内表面锌层应无锌疤、毛刺和非金属附着物。
三、管件表面的防锈处理
管件的表面应作防锈处理，防锈材料不应带有多环芳香族的碳氢化合物。
四、设计

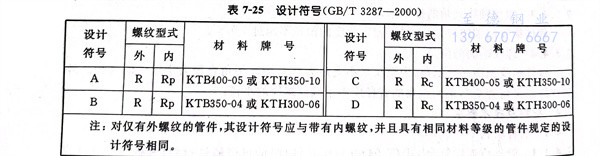

1. 按选择的材料（见7.4.1.1条）和螺纹（见7.3.4.1条）所对应的设计符号来识别管件。设计符号见表7-25。
注：对仅有外螺纹的管件，其设计符号应与带有内螺纹，并且具有相同材料等级的管件规定的设计符号相同。
2. 管件的型式和尺寸应符合7.2条的规定。
3. 内螺纹管件外径的端部应以方边或圆边形式加强。端部是多角形的除外，在形状上考虑扳手平面或管件有侧向出口的地方（代号Za1和Za2）。
4. 制造方可自行决定加肋，肋的高度不能超出加强方边或圆边的高度。
5. 锁紧螺母可以是普通平面形的或凹人式的，允许加工一个表面。
6. 在管件型式和尺寸中，图7-18和图7-19给出两种典型的活接头座及其标记，其他型式座的设计和座的材料也应该符合图7-18和图7-19提供的尺寸及其他要求，这种活接头没有正式标记。
五、性能

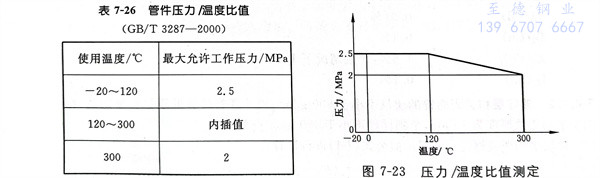

1. 所有管件应符合表7-26中给出的最大允许工作压力和温度范围。管件所要求的压力／温度比值见表7-26。温度为120℃与300℃之间的压力值用线性插入法按图7-23确定。管件正常使用的温度不低于-20℃。对温度低于-20℃的特殊用途管件，订货方应在订货协议中明确提出。

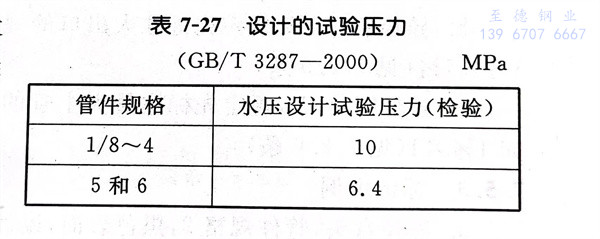

2. 承受压力的管件包括活接头的组成部件应能承受表7-27所规定的试验压力。各种规格的管件应按表7-27所要求的试验压力进行试验。
在某温度下，如果压力大于1.5倍最大允许工作压力（见7.4.5.1条），即使压力低于表7-27给定值时，发生泄漏也是允许的。
3. 管件与符合7.3.4条的螺纹件正确安装时，应能承受正常的各种力的作用。
