在不锈钢管件与管子采用对焊连接的对焊管件中，除无缝钢管对焊管件外，不锈钢管件可采用钢板或钢带经过冷加工或热加工成形。根据公称尺寸和制造方法的不同，允许在壳体上有一条或两条以上纵向焊缝的焊件，称为钢板制不锈钢对焊管件。
1. 管件的制造
a. 管件可采用钢板或钢带经过冷加工或热加工成形。
根据公称尺寸和制造方法的不同，允许在壳体上有一条或两条及两条以上纵向焊缝。
b. 管件上焊缝的位置应符合下列要求：
对弯头、异径接头和三通，当DN≤450时，其本体上宜有一条纵焊缝；当DN≥500时，其本体上可有两条或两条以上的纵焊缝。当采用多条焊缝时，焊缝的位置和焊接要求应符合GB 150《钢制压力容器》的相关要求。
不锈钢管件焊缝位置见图9-18。
管帽可由两块对接的钢板制成，对接焊缝距管帽中心线不应大于管帽外径的四分之一。
c. 管件的焊接应符合下列要求：
应符合GB 150、JB 4708《钢制压力容器焊接工艺评定》、JB 4709《钢制压力容器焊接规程》的有关要求；
不锈钢管件本体的焊缝应为对接焊缝。焊缝的对接坡口尺寸应符合GB／T 985《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》或GB／T 986《埋弧焊焊缝坡口的基本形式和尺寸》的要求；
坡口的加工宜采用机械方法。如用热切割法，必须去除坡口表面的氧化皮，并将影响焊接质量的凸凹不平处打磨平整；
焊缝的对口错边量b≤10％s，且不得大于2mm，见图9-19。
d. 制造工艺应保证管件在成形时，其圆弧过渡部分外形圆滑。
2. 管件的热处理
a.采用冷加工成形的不锈钢管件，成形后应进行消除应力的热处理。
b.采用热加工成形的不锈钢管件，对铬钼钢和不锈钢材料，应进行热处理；对碳素钢材料，其最终成形温度低于750℃时，应进行热处理。

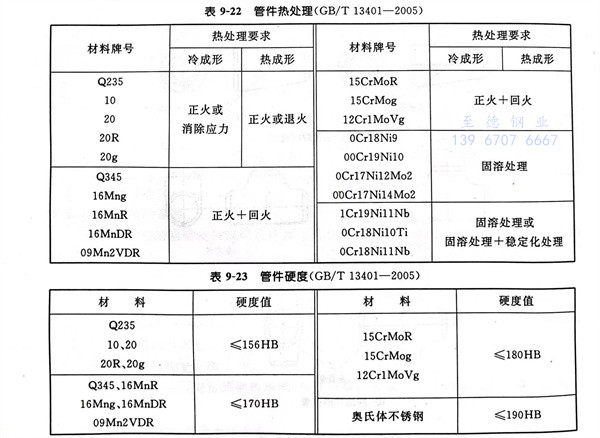

c. 成形的不锈钢管件热处理方式见表9-22，管件的硬度值应符合表9-23的要求。
d. 奥氏体不锈钢管件热处理后应进行酸洗钝化处理。
