管件与管子的连接方式采用螺纹连接,而工艺采用模锻成型和切削加工或利用型材直接加工等方法制造的管件称为锻钢制螺纹管件。这种管件的规格较小,通常公称通径范围为DN8~DN100。
一、标记

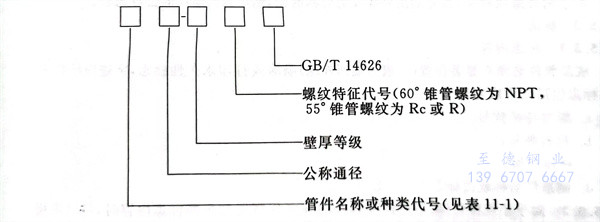

1. 标记内容
2. 标记示例
公称通径DN50、壁厚等级为Sch80的60°锥管螺纹等径三通:
TT(S)50-Sch80 NPT GB/T 14626
公称通径DN50×40×32×25、壁厚等级为Sch160的55°锥管螺纹异径四通:
TCR(R)50×40×32×25-Sch160 Rc GB/T 14626
公称通径DN50×32的60°锥管螺纹无头内外螺纹接头:
FB 50×32 NPT GB/T 14626
二、异径管件公称通径的表示方法
1. 异径弯头和异径双接口管箍
首先给出大端的公称通径,然后为小端的公称通径。
2. 异径三通和异径四通
对于异径三通,首先给出最大端的公称通径,然后是与最大端相对应的那一端的公称通径,最后给出支管端的公称通径。

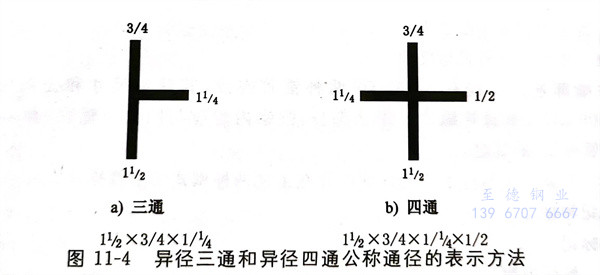

对于异径四通,首先给出最大端的公称通径,其次是与最大端相对应的另一端的公称通径,第三个给出的是另外两端中的较大端的公称通径,最后给出剩余一端的公称通径,见图11-4。
3. 内外螺纹接头
对于内外螺纹接头,首先给出外螺纹的公称通径,然后为内螺纹的公称通径。
三、标志
1. 标志内容
成品管件必须在显著位置(一般为端部外缘)喷涂或打印永久性标志,字迹应清晰完整,标志包括以下内容:
a. 螺纹特征代号;
b. 材料牌号;
c. 壁厚等级;
d. 制造厂名称或商标。
2. 对于小规格管件,不能打印11.5.3.1条所规定的全部标志内容时,可以采用铭牌、标签等方法进行标志。
3. 使用钢印打印时,其印痕深度应不影响管件的强度。
