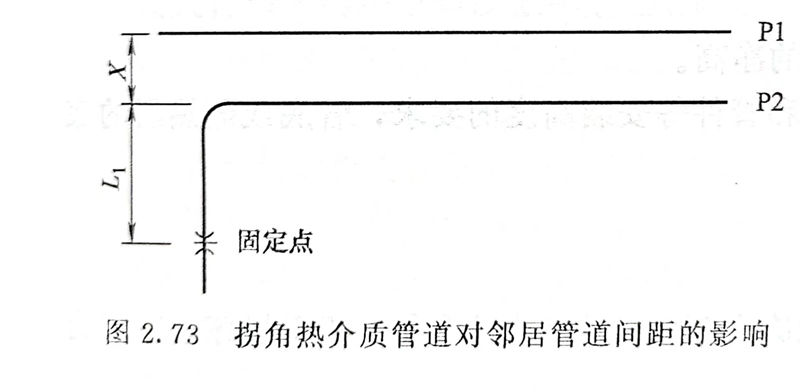

如图2.73所示，P1管道DN300，P2管道DN400，设计温度均为300℃，隔热厚度分别为70mm和80mm；管子均为碳钢，L1的距离为8m。则两条管线的设计管间距X计算过程如下。
①. 在设计P1与P2两条管线间距时，需要考虑P2管线L1段的热膨胀量。P2管线的热膨胀系数约1.2m1m/(m·100℃），可以估算出L1管段的热膨胀量为：29mm。
②.从表中查出裸管间距为420mm，需加上隔热层厚度70mm和80mm，还需加上L1管段的热碰膨胀量29mm，则可以算出，P1与P2两条管线间距X应该设计成20+70+80+429≈600(mm)。
