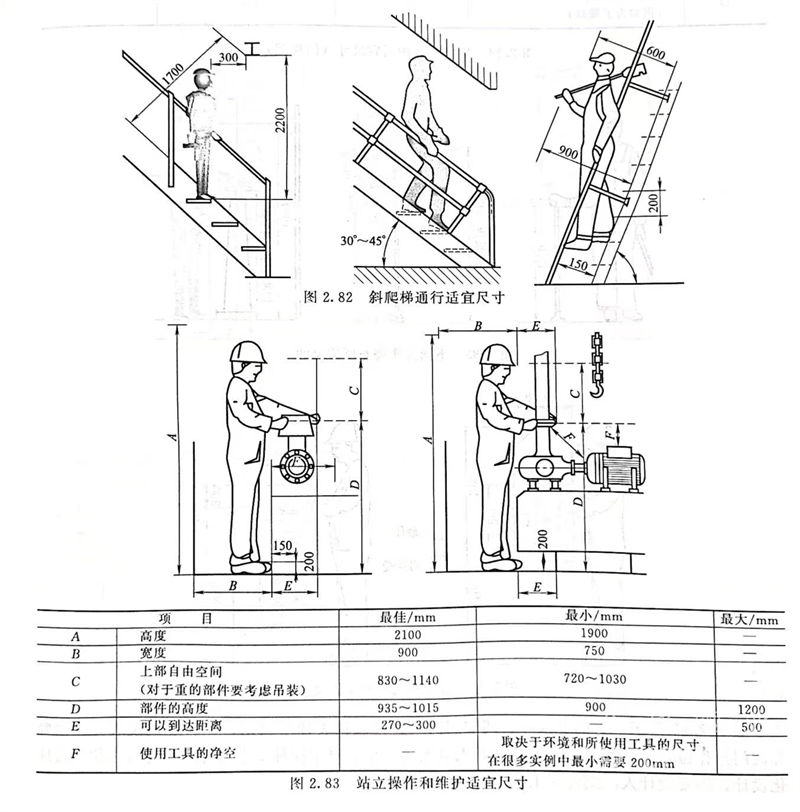

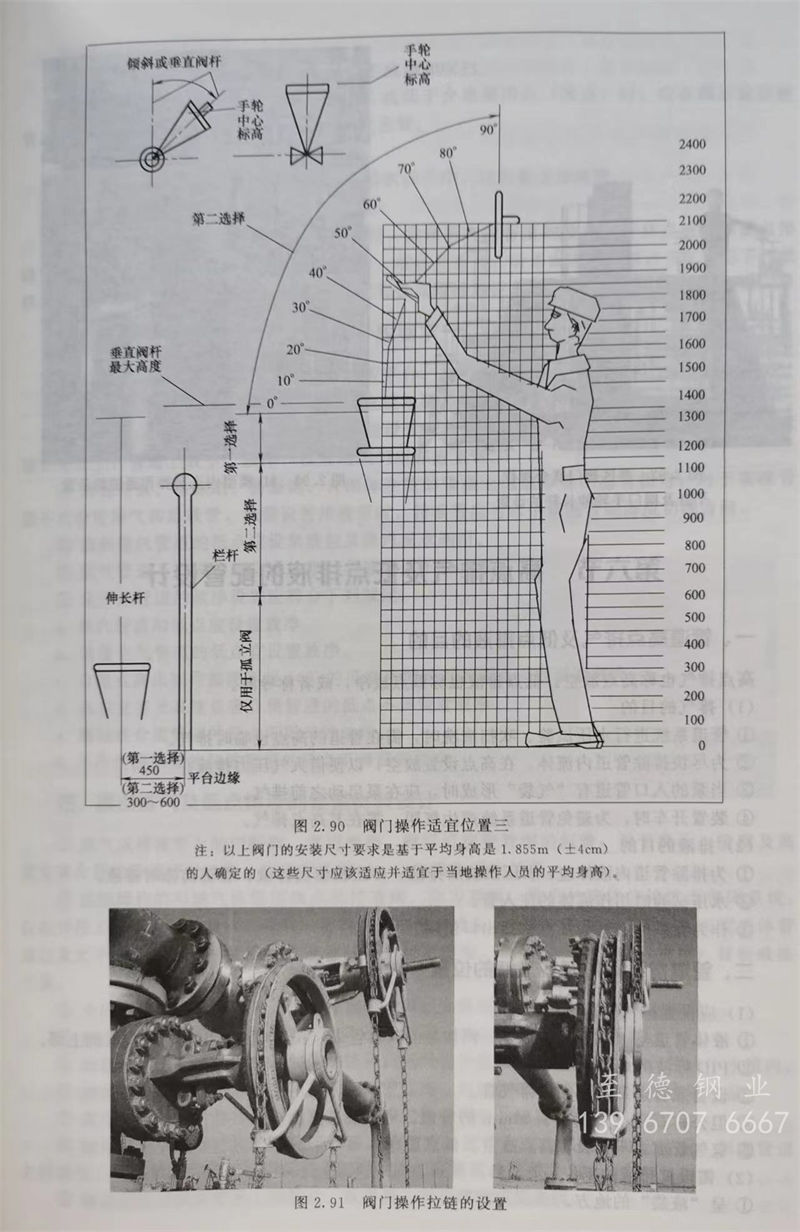

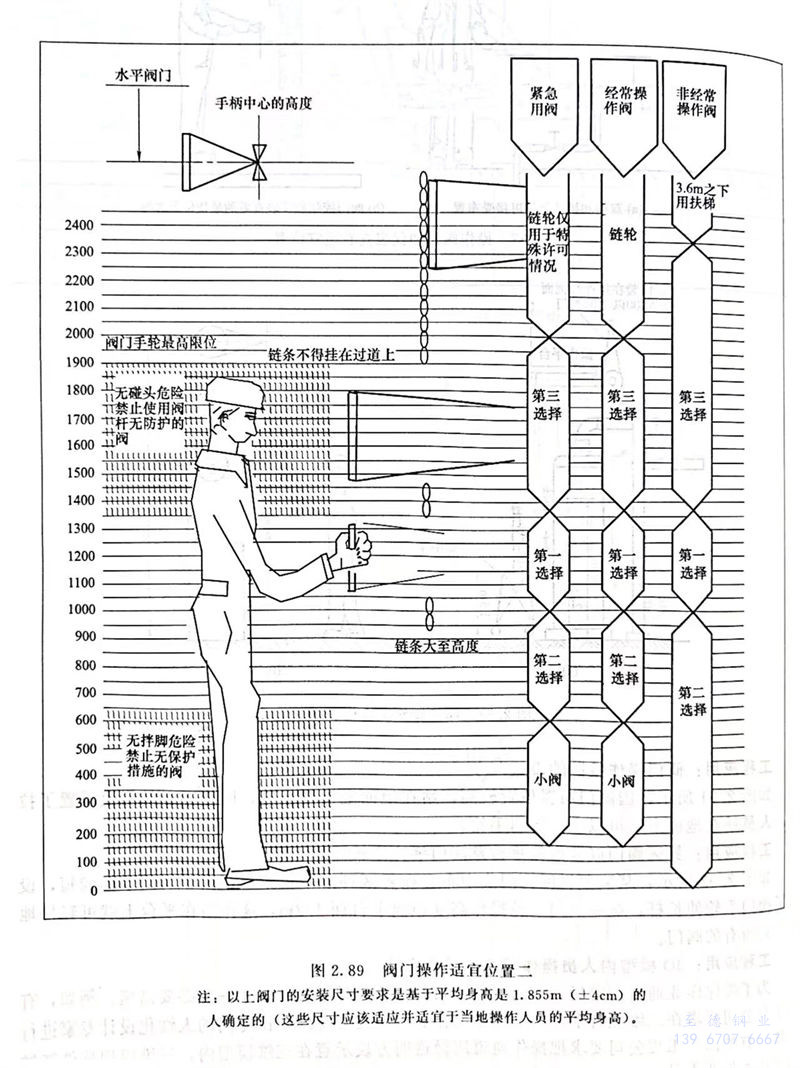

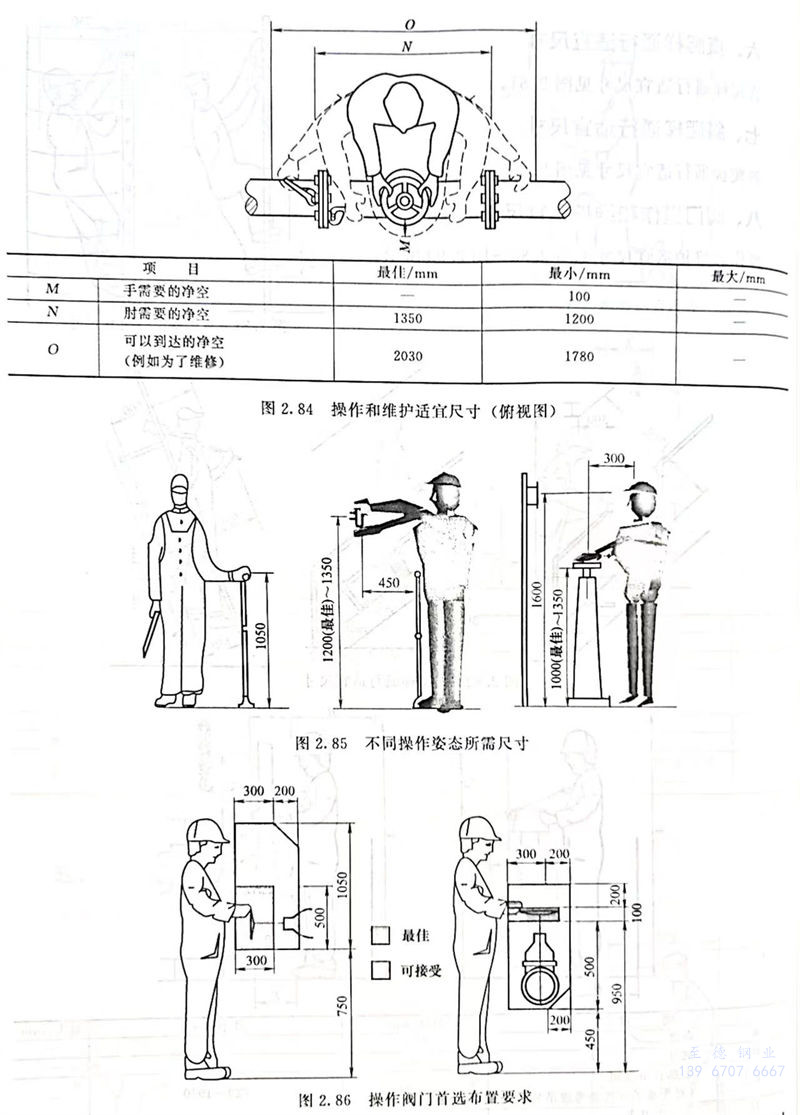

操作和维护适宜尺寸见图2.83～图2.90所示。

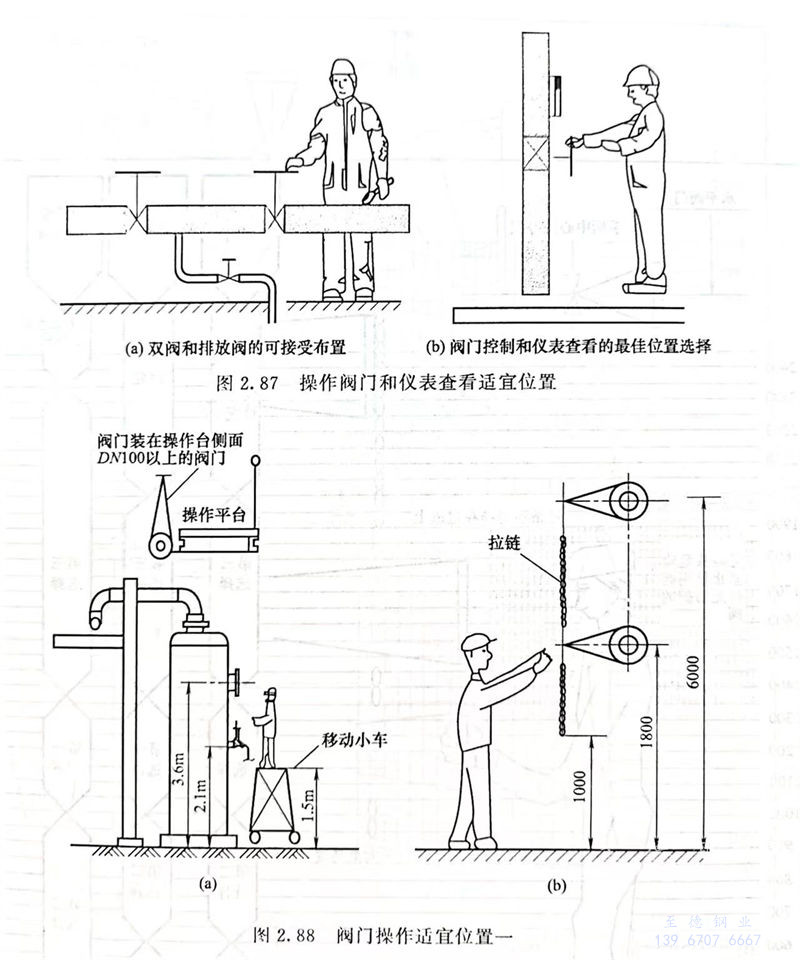

如图2.87所示，有的要求一边调节阀门一边读取仪表计量数据，则需要把仪表读数位置和阀门操作位置尽量接近，以方便作业人员实现操作，对于这种要求的可操作与可视位置人性化设计，需要设计人深刻理解工艺PID意图。
工程应用：阀门操作拉链的设置
如图2.91所示，因阀门布置位置较高，站在地面上操作不到，因此，在阀门上设置了拉链，人员站在地面上就可以操作阀门手轮。

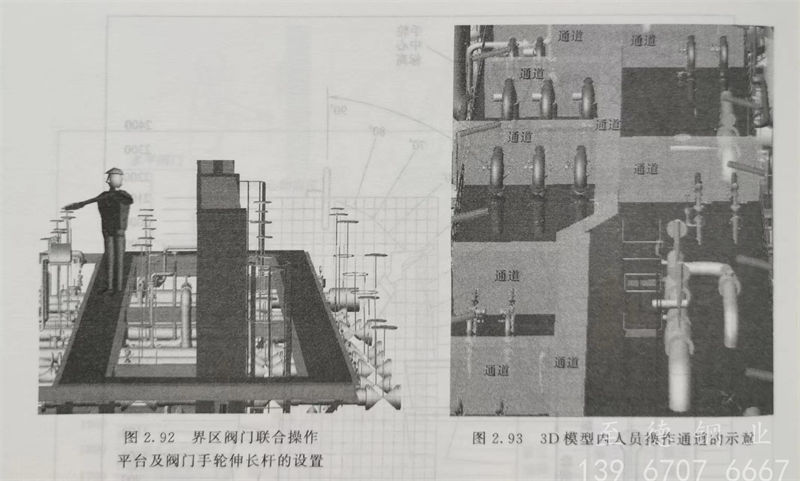

工程应用：界区阀门联合操作平台及阀门手轮伸长杆的设置
如图2.92所示，某装置界区阀门集中布置在界区环形平台附近，由于阀门手柄较短，设计了阀门手轮伸长杆，统一阀门手轮操作高度距离平台面1.2m，这样站在平台上就可轻松地操作到所有的阀门。
工程应用：3D模型内人员操作通道的简化设计
为了确保作业通道的通畅，有的工程公司在配管设计时就采取了一些必要措施。例如，有的工程公司要求在二维配管平面图上示意出作业人员通行空间，由专门的人性化设计专家进行校核。有的国外工程公司要求把操作通道用微透明方块示意在三维模型内，三维模型软件能够自动检查作业人员通行空间是否符合设计要求，如图2.93所示，这种方法可以很大程度地提高配管设计工作效率和人性化设计质量。
