常用的垫片可以分为三大类,即非金属垫片、半金属垫片和金属垫片。


1. 非金属垫片(Non-metallic Gasket)


 a. 石棉橡胶垫片(Elastomer with Asbestos Fabric Insertion Gasket)


   ①. 特点:  通过向石棉中加入不同的添加剂压制而成。在美国,很多标准中都将石棉制品列为致癌物质而禁用,但在世界范围内,石棉仍以其弹性好、强度高、耐油性好、耐高温、易获得等优点而得到广泛应用。


   ②. 适用范围: T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);(GB/T 539);用于水、空气、氮气、酸、碱、油品等介质工况下。


 b. 聚四氟乙烯(PTFE)包覆垫片(PTFE Impregnated Asbestos Gasket)


   适用范围:T=-180~200℃;PN≤4.0MPa常用于低温或者要求干净的场合。



2. 半金属垫片(Semimetallic Gasket)


 半金属垫片有缠绕式垫片(Spiral Wound Gas)、金属包覆垫片(Metallic JacketGasket)和柔性石墨垫片(Flexible Graphite Gasket)三大类。


  a. 缠绕式垫片


   ①. 特点:缠绕式垫片是半金属垫片中最理想、也是应用最普遍的垫片。其压缩回弹性好、强度高,有利于适应压力和温度的变化,能在高温、低温、冲击、振动及交变荷载下保持良好的密封性能。


   ②. 材料:缠绕钢带:20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金属缠绕带:特制石棉、柔性石墨带和聚四氟乙烯带。

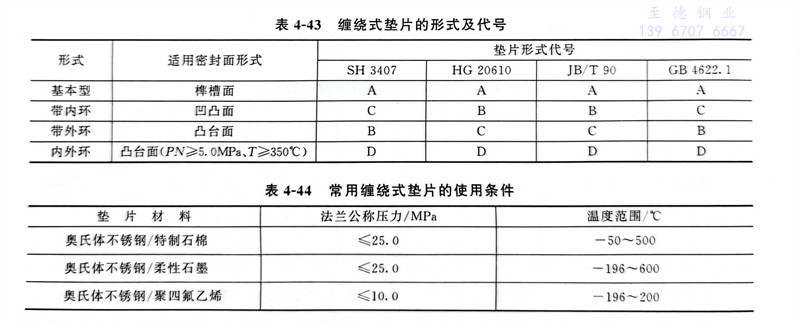

   ③. 适用范围(表4-43、表4-44)。




 b. 铁包式垫片


  密封性能不如缠绕式垫片,故压力管道中用得不多,它常用于换热器封头等大直径的法兰连接密封。


 c. 柔性石墨复合垫片


   由冲齿或冲孔金属芯板与膨胀石墨粒子复合而成。适用于突面、凹凸面和榫槽面法兰。



3. 金属垫片(Metallic Gasket)


  金属垫片常用在高压力等级法兰上,以承受较高的密封比压。常用的金属垫片有平垫(Flat Gasket)、八角形垫(Octagonal Ring Gasket)和椭圆形垫(Oval Ring Gasket)三种。


  金属平垫片:常与凸台面、凹凸面、榫槽面法兰一起使用。


  八角形金属垫片和椭圆形金属垫片:常与环槽面法兰一起使用。与椭圆形金属垫片相比,八角形金属垫片容易加工,故其应用较多。

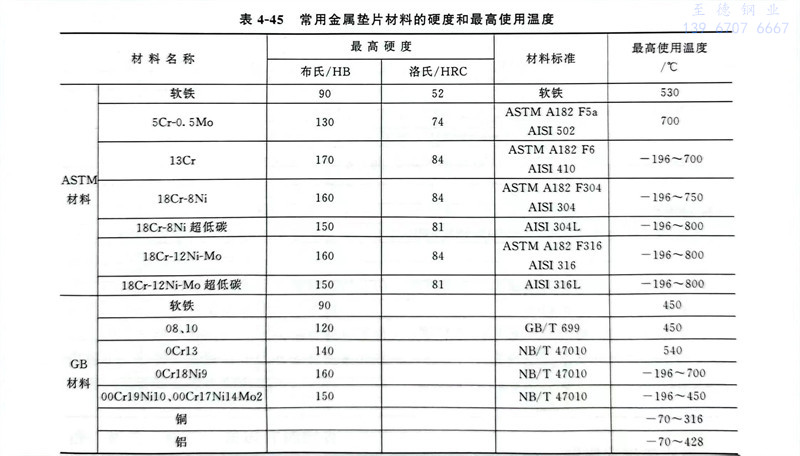

  一般情况下,金属垫片的材料应配合法兰材料选用,且要求垫片硬度比法兰密封面硬度低(不少于30HB)。常用的金属垫片材料及其硬度和最高使用温度见表4-45。
