垫片是借助于螺栓的预紧载荷通过法兰进行压紧,使其发生弹塑性变形,填充法兰密封面垫片间的微观几何间隙,增加介质的流动阻力,从而达到阻止或减少介质泄漏的目的。垫片性能的好坏以及选用的合适与否对密封副的密封效果影响很大。


  为形成初始密封条件而必须施加在垫片单位面积上的最小压紧力称为预紧密封比压γ。在操作条件下,发生临界泄漏时,单位密封面上所具有的密封压紧力称为工作密封比压,工作密封比压与介质操作压力p的比值称为垫片系数m,即m=σE/P。


  γ和m是反映垫片性能的两个重要参数,其数值与垫片的种类和材质有关,γ和m值大表明垫片达到密封时需要更大的螺栓荷载。垫片泄漏率是垫片密封性能的主要指标,各种垫片的泄漏率均按《管法兰用垫片密封性能试验方法》(GB/T 12385)测定。此方法同时可测定垫片的r、m值。

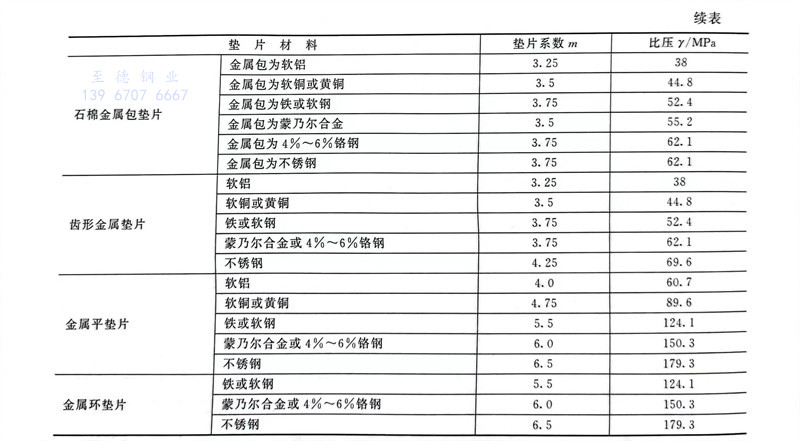

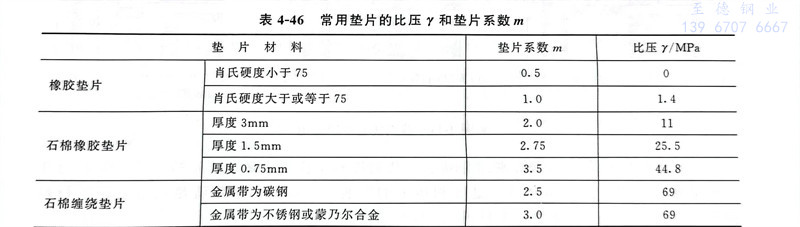

  非金属和半金属垫片的应力松弛率按《管法兰垫片应力松弛试验方法》(GB/T 12621)测得。这两类垫片的压缩率和回弹率按《管法兰垫片压缩率及回弹率试验方法》(GB/T12622)测定。此外,国标还规定了缠绕垫的试验方法,见GB/T 14180。常用垫片的比压γ和垫片系数m见表4-46。
