盲板(Blind)、8字盲板(Spectacle Blind; Figure 8 Blind)、插板(Paddle Blank)以及垫环(Paddle Spacer),制造方法一般分三种:锻打、铸锻、中板割制。其中锻打产品价格最高,中板次之,铸锻最低。而质量是锻打和中板的好,铸锻的要稍差些。盲板或“8”字盲板与阀门相比,其关断作用更可靠而且更经济。


  盲板、“8”字盲板、插板以及垫环都应有两个和匹配法兰同样的密封面。常用的密封面包含平面、凹凸面、榫槽面和环连面。

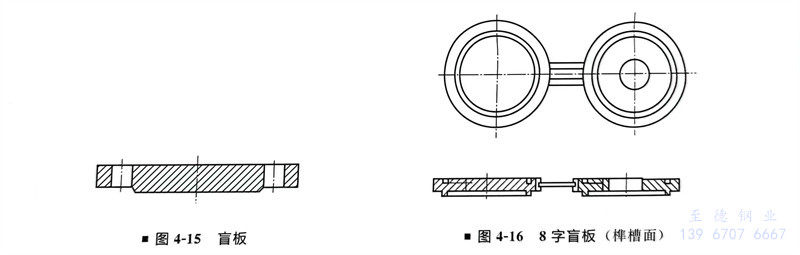

  盲板(见图4-15)用于起隔离、切断作用的,和封头、管帽所起的作用是一样的。由于其密封性能好,对于需要完全隔离的系统,一般都作为可靠的隔离手段。盲板就是一个带柄的实心的圆,用于通常状况下处于隔离状态的系统。盲板的有关标准,可参见HG/T 20592~20635《钢制管法兰、垫片、紧固件》和ASME B16.5《管法兰和法兰管件》。


图 15.jpg

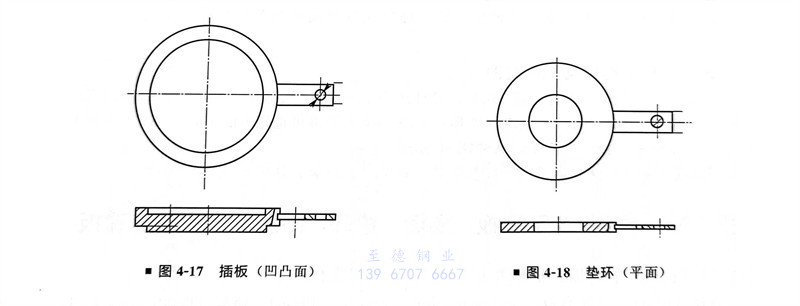

  8字盲板(见图4-16),形状像“8”字,一端是盲板,另一端是节流环(垫环),但直径与管道的管径相同,并不起节流作用。8字盲板,使用方便,需要隔离时,使用盲板端,需要正常操作时,使用节流环(垫环)端,同时也可用于填补管路上盲板的安装间隙。另一个特点就是标识明显,易于辨认安装状态。主要用于小于等于DN600的管道系统。插板(见图4-17)和垫环(见图4-18)互为盲通,和8字盲板的作用类似,主要用于大于DN600的管道系统。8字盲板、插板和垫环的有关标准,可参见HG/T 21547《管道用钢制插板、垫环、8字盲板》、ASME B16.48 Steel Line Blanks(8字盲板、插板、垫环)、API 590Steel Line Blanks(8字盲板、插板、垫环)。


图 17.jpg


  有配管设计人常咨询笔者8字盲板与插板垫环的口径分界问题。不同的设计单位分界口径和压力等级可能不相同,8字盲板和插板垫环在本质上没有什么区别,区别就是当管径比较大、压力等级高的情况下,8字盲板的体积及重量比较大,不方便拆卸,因此这时候通常使用插板垫环来代替。例如对于Class 150的管道,DN300以下常用8字盲板,DN350以上常用插板垫环。具体见《工业管道配管设计与工程应用》、《管道器材选用与工程应用》的详细讲述。


  某DN600插板垫环:材料选用A516-70,厚度和等级选用Class150。端部选用RF(突面),标准选用ASME B16.48。
